Gel de lámpara de botella de vino (2 / 5 paso)

Paso 2: El circuito de LED

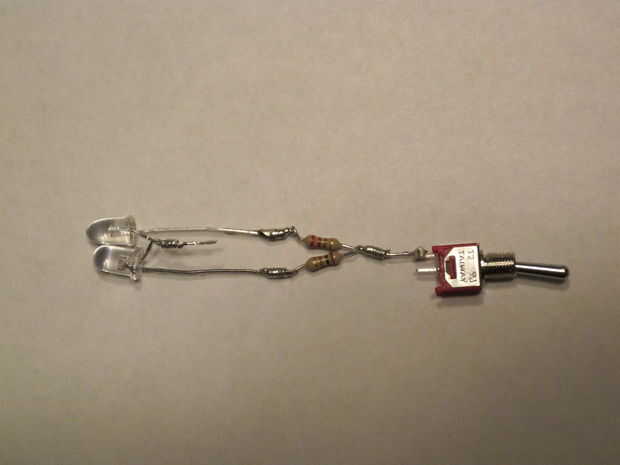

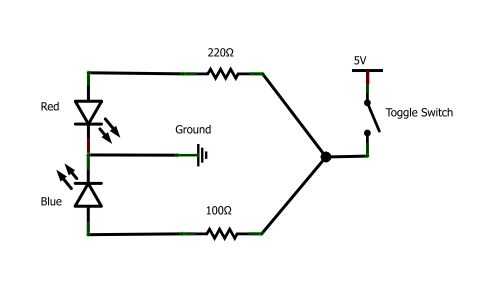

El circuito consta de dos LEDs con resistencias de limitación actuales en paralelo. Usted puede atar con alambre todo como se muestra en la imagen siguiente. Recuerde que la pierna más corta lado plano del LED es tierra. Si los cables están demasiado juntos después de tener el circuito construido, se puede envolver con cinta aislante para no tocan cables.

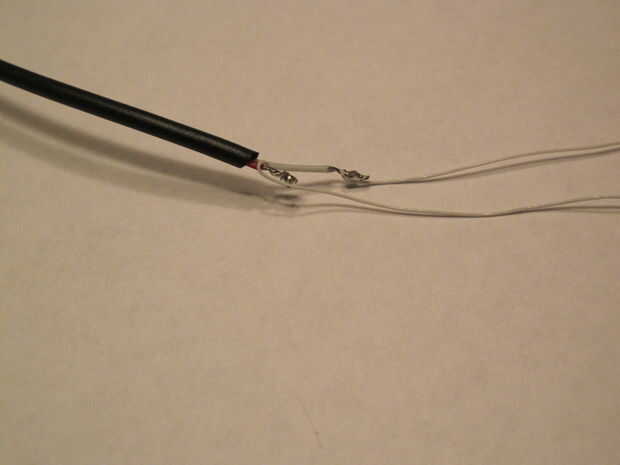

Usé alambre de envoltura aislante fino de RadioShack para ejecutar el poder dentro de la botella. El cable de la envoltura conecta el cargador del teléfono celular y + 5 V del circuito que se muestra en la imagen. Puede utilizar un multímetro para encontrar la tierra y los cables de positivo del cargador de teléfono celular, o puedes tocar los cables del circuito y ver si funciona. Los LEDs se encienden sólo cuando está conectado correctamente.

Para encontrar la correcta resistencia para cada LED, utilizamos:

Tensión - tensión = corriente * resistencia
El voltaje hacia adelante y Max Current se dan en el paquete del LED, y sabemos que la tensión de alimentación es de 5 Volts del cargador del teléfono celular. Cuando conecta en los valores conocidos, podemos resolver para la resistencia.

Encontrar la resistencia de LED azul
Tensión de alimentación = 5 V
Adelante voltaje = 3.7 V
Actual = 20 mA (0.020 A)
5 - 3.7 = 0.020 * resistencia
65 = resistencia
Por lo tanto, necesitamos una resistencia de Ohm 65 darle el LED 20 mA de corriente. Usé una resistencia de 100 Ohm ya tenía, así que mi LED azul en realidad es cada vez un poco menos de 20 mA.

Encontrar la resistencia de LED rojo
Tensión de alimentación = 5 V
Adelante voltaje = 1,7 V (esto es menor que la tensión de Foward LED azul)
Actual = 20 mA (0.020 A)
5 - 1.7 = 0.020 * resistencia
165 = resistencia
Necesitamos una resistencia de 165 Ohm para dar el rojo LED 20 mA de corriente. Usé una resistencia de 220 Ohm ya tenía, así que mi LED rojo es cada vez un poco menos de 20 mA.

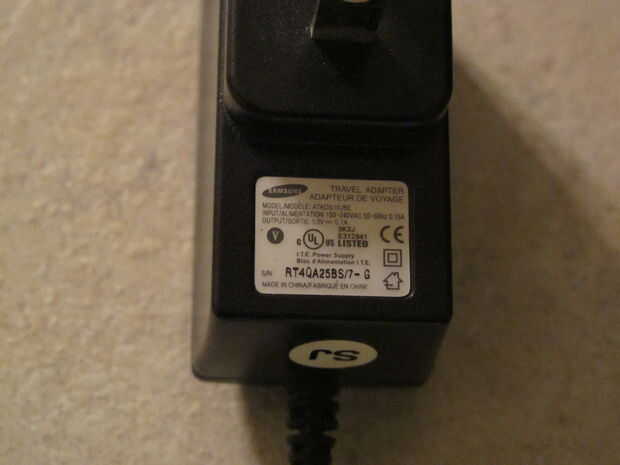

¿Esto es seguro para el cargador de teléfono celular?
El cargador del teléfono celular tiene una potencia de 0,7 A máximo (igual a 700 mA). Cada uno de nuestros LEDs es dibujo menos de 20 mA, por lo que todo el circuito está llegando menos de 40 mA. MA de los 40 que estamos dibujando es muy inferior a los 700 mA el cargador es apto para, por lo que estamos dentro de las especificaciones del cargador... tal vez deberíamos añadir muchos más LED:)
