Soy un miembro en un taller de bricolaje llamado TechShop. Tienen el AutoCAD y el software Vectric que estoy usando disponible para todos los miembros a utilizar. También cuentan con máquinas CNC como el ShopBot, que voy a utilizar para cortar realmente los agujeros de esta placa (en otro Instructable todavía por hacer)...
El proyecto utilizado en el Instructable debe ser el panel frontal de una fuente de alimentación casera.

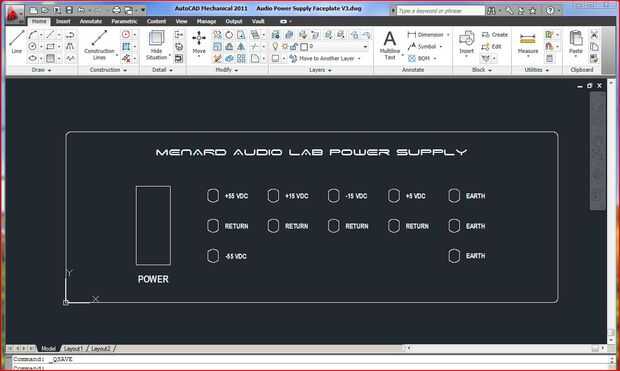

Primero abres AutoCAD y su archivo. Guarde como un. DXF. Para ello, haga clic en la atracción principal hacia abajo en la superior izquierda letra "A" y seleccione "Guardar como". Desde la ventana aparece seleccione "Otros formatos". En el estándar de windows guardar cuadro de diálogo, vaya a archivo tipo menú desplegable y seleccione "DXF de AutoCAD 2004". Ahorro en las últimas versiones de AutoCAD no funciona con la versión de Vectric Cut2D que tengo (no sé por qué).
