Paso 4: Observar la rareza

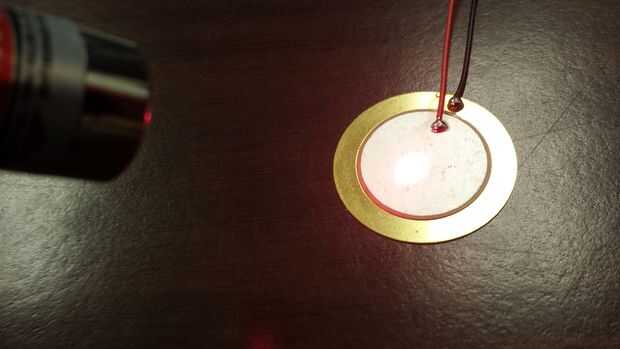

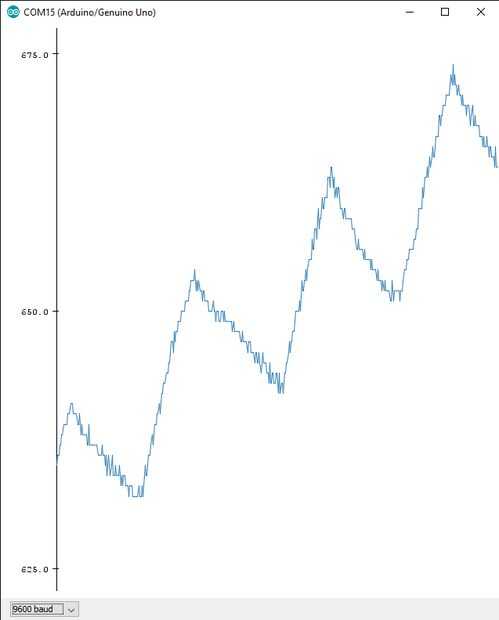

Abren serie del trazador en el Arduino y brille su indicador del laser en el disco piezoeléctrico. ¿Ves un cambio en el voltaje? Teniendo el puntero láser y haga clic en él y apagar unas cuantas veces, usted pueden ver la forma de onda escalonada de diente de sierra generada en la foto de arriba.
¿Así que lo que en el mundo está sucediendo?
Mi primera hipótesis fue que el láser solo estaba calentando el disco piezoeléctrico, haciendo que la base para deformar un poco y producir un voltaje debido a la presión diferencial; sin embargo, no fue el caso. El láser utiliza salidas de menos de 5 mW, que es muy, muy débil en cuanto a calentar cosas a distancia. En segundo lugar, el disco piezoeléctrico también produce una tensión con un LED y luz infrarroja ! Woah!
Así que ¿qué está causando el pico de voltaje? Mi segunda conjetura es que sorprendentemente, también puede ser material piezoeléctrico fotoeléctrico, o más bien tal vez lo contrario y ser photoresistive. Si el material fotoeléctrico, la luz láser es golpeando apagado algunos electrones del material de cerámica/del silicio que compone el piezo y permitiendo que fluya a través del circuito. Si es photoresistive, entonces la disminución en la conductividad del material crea a algún tipo de diferencial entre la placa de cobre amarillo (tierra) y el material piezoeléctrico, posiblemente dando por resultado una tensión. Esto puede ser el caso porque no he observado un punto de saturación de la tensión - sólo continúa más allá de 5 voltios.
Poco probable, pero todavía a pensar, es que los fotones están bombardeando el disco piezoeléctrico como una pistola y empujando en él. ¿Sería algo?
¿Qué significa esto para usted?
Fotodiodos típica pueden ser bastante caro. Estos discos piezoeléctricos cuestan centavos y son capaces de detectar luz en varias longitudes de onda - pero no muy preciso sin algún tratamiento. Puede detectar un láser de pulso con ellos, como se muestra arriba. El hecho de que puede generar una tensión en todo desde un dispositivo que se supone que sólo producen tensión con tensiones mecánicas es verdaderamente lo!
---
Espero que te haya gustado este Instructable misterioso y cualquier comentario, preguntas o descubrimientos sería muy apreciados!
