Generador Attiny25/45/85 PWM y Servo tester! Código actualizado! (2 / 10 paso)

Paso 2: Diseño de PCB

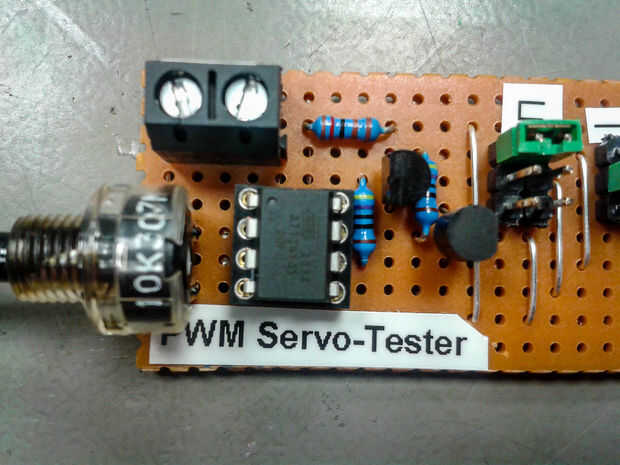

Aquí es el diseño de PCB que hice, debido a las menos partes es super sencillo y fácil de construir!

Será la salida PWM en el pin 2 de lo Attiny y será la entrada analógica en el pin 4. El BC558 es utilizado como inversor y como amplificador de primera.
Después de el BC516 se utiliza para obtener la corriente a una calificación máxima de 1A, lo que es real muy bueno y puede conducir un ventilador de pc o un dc Motor!!!!!!

Nota: la señal PWM es solamente contra 0V no contra 5V!

!!! Tenga cuidado de no mal transistores de alambre, que puede causar un cortocircuito!!!!!!
