Paso 3: Diseño de PCB #2

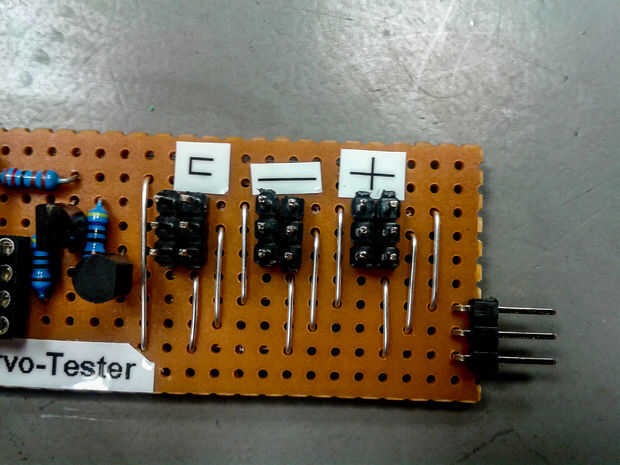

En el cuadro 1 se puede ver el sistema, tiene 3 pastillas de puente, uno para el PWM de la señal, uno de 5V (+) y otro para 0V (-).
Como cambiar los puentes (Foto 2) podemos cambiar la salida del conector del Servo a la derecha.
!!! NUNCA tienen algunos puentes en una fila, puede causar un corto circuito y puede destruir el generador PWM!!!!!!

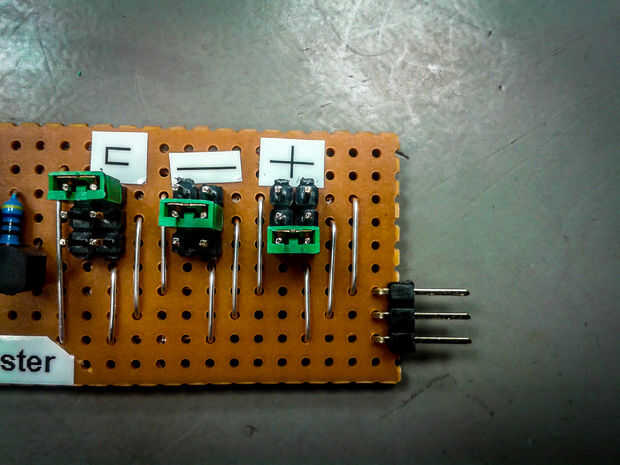

En la figura 2 los puentes están conectados correctamente.
