Paso 2: PCB

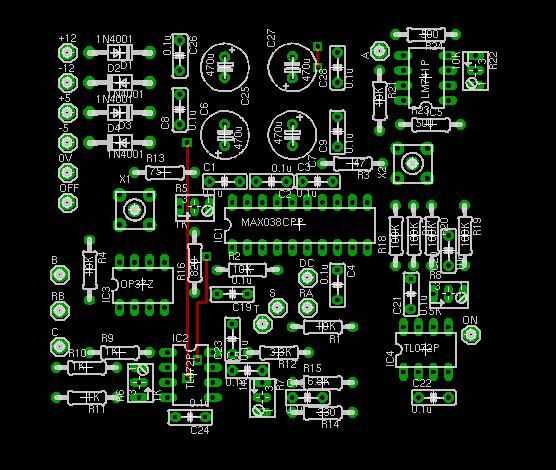

Buen ojo puede observar algún esquema original de forma de ligeras modificaciones. Ya que esto va a ser utilizado en nuestros laboratorios cerca de la fuente de alimentación principal, se han eliminado las virutas 7805 y 7905. En cambio, el +-5 voltios proceden directamente de la fuente de alimentación. También se creó el PCB con el IC2 (TL72P) para el control de la frecuencia de selección y afinación fina. Pero durante las pruebas, no se comportan como se esperaba y por lo tanto fue substituido por dos resistencias de 10K. Esquema actualizado se puede encontrar
.

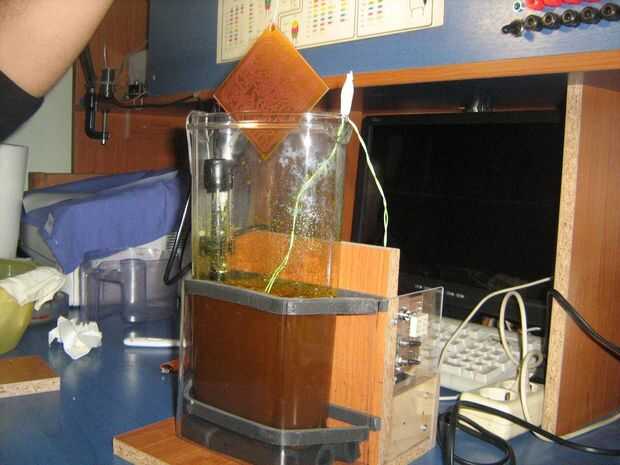

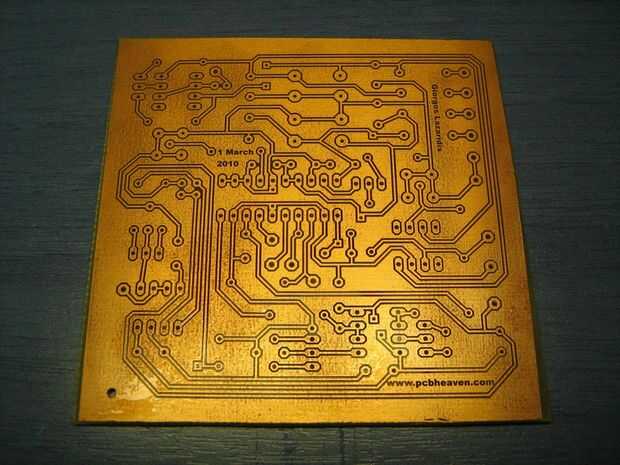

El aguafuerte salió perfecto con nuestro baño de aguafuerte hecha en casa pero eso es otro instructable para venir.

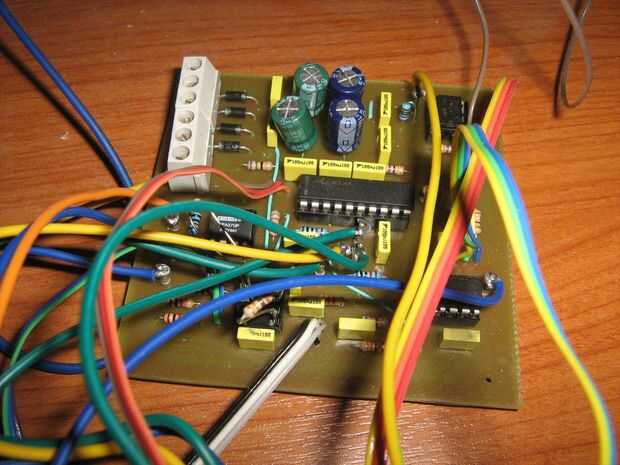

La soldadura de las partes tuvo que hacerse con mucho cuidado, como la capa de la tierra tenía solo.1'' aislamiento.
