Paso 3: Selector

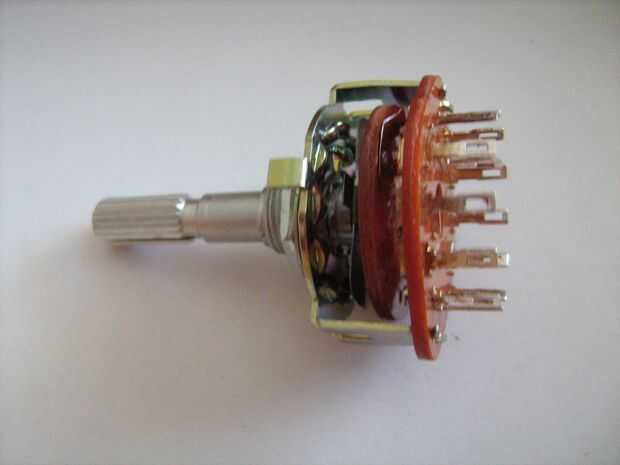

El selector es un conmutador unipolar de 12 posiciones. Cada posición corresponde a un condensador diferentes. Así que, ya sea que los condensadores para el PCB y dibujar a 12 (+ 1 común) los cables del selector de la soldadura o hacer esto:

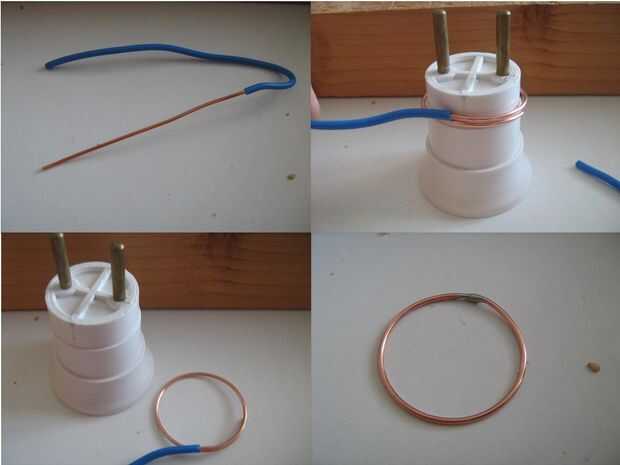

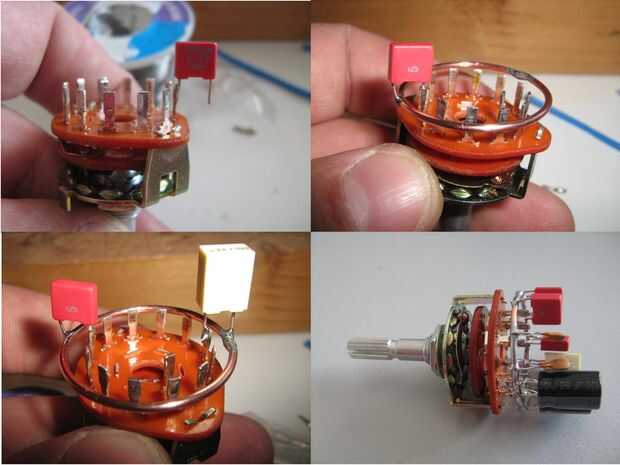

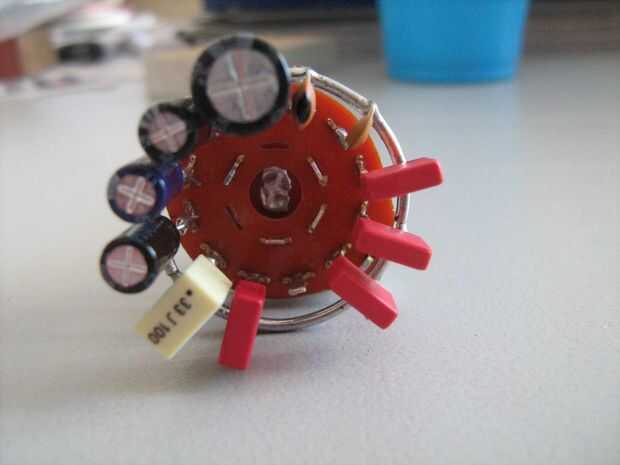

En primer lugar, hacer un anillo con un grueso hilo único (2,5 mm2). El diámetro debe ser de unos 10mm más grande que el diámetro del interruptor rotatorio. Corte y soldadura de los dos bordes de este cable para hacer un anillo cerrado. Luego, soldar terminales de un condensador a una posición del conmutador rotatorio. La otra terminal del capacitor es libre, fuera de diámetro del conmutador. Este terminal, el anillo de la soldadura. Luego, sobre el eje simétrico del interruptor, de la soldadura además otro condensador. Hacerlo para todos los condensadores de 12. Cuando haya terminado, 12 todos los condensadores conexión directamente en el selector, y sólo 2 cables ahora sería necesarios de la placa, el alambre de 0V que está conectado en el anillo y la entrada COSC para el chip.
