Generador de Arduino (10 / 29 paso)

Paso 10: Filtro de paso bajo

Utilizar un resistor y condensador en serie para crear un filtro de paso bajo.  Filtros de paso bajo que las frecuencias bajas pasan a través y silenciar a frecuencias altas (atenuadas).  Conectar un filtro de paso bajo a la salida de la dac para suavizar los pasos en la onda.

Aquí es cómo calcula el valor de los componentes en mi filtro de paso bajo:

frecuencia de la esquina = 1/(2*pi*R*C)

Según Theorum de Nyquist, las señales no pueden contener las frecuencias superiores a la mitad su frecuencia de muestreo.  Si utiliza una frecuencia de muestreo de 100kHz, la frecuencia más alta que puedo producir es 50kHz.

Si utilizo una resistencia de 300 Ohm y quiero una frecuencia de 50kHz:

50000 = 1/(6.28*300*C)
C = 1.06 * 10 ^-8 F

alrededor de esto:
C = 0.01uF

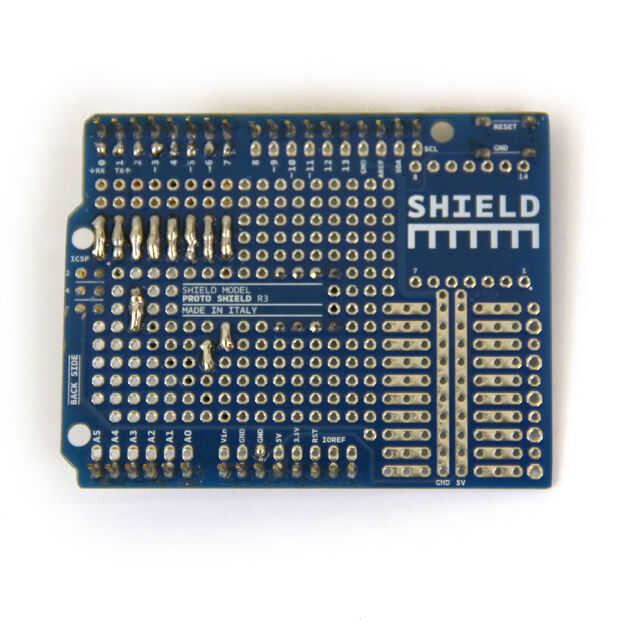

Conecte un extremo de la la resistencia de 300 Ohm a la resistencia de 10kOhm conectado al pin digital 7.  Conectar el condensador al otro extremo de la resistencia de 300 ohmios.  Al otro lado de la tapa debe ser conectados a tierra.
