Generador de Arduino (2 / 29 paso)

Paso 2: recinto

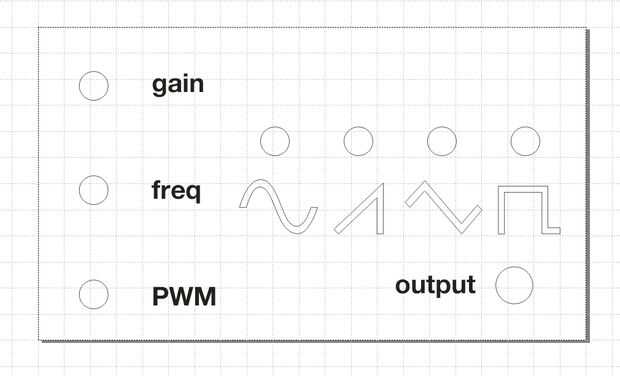

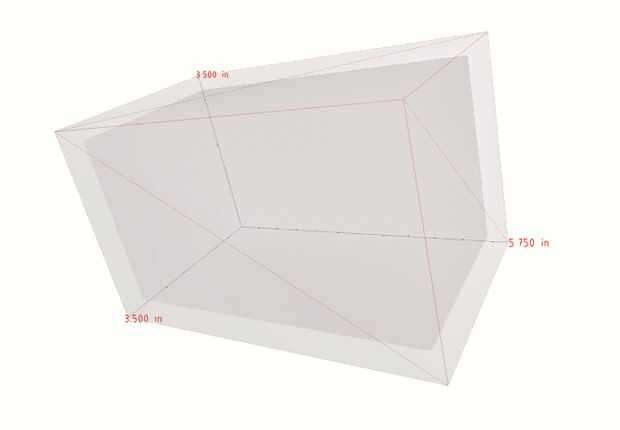

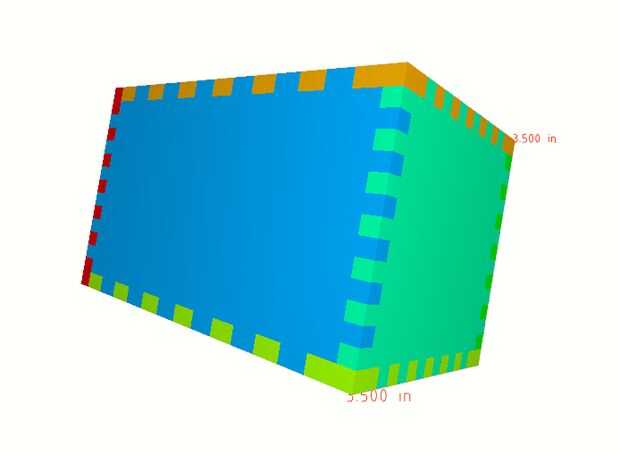

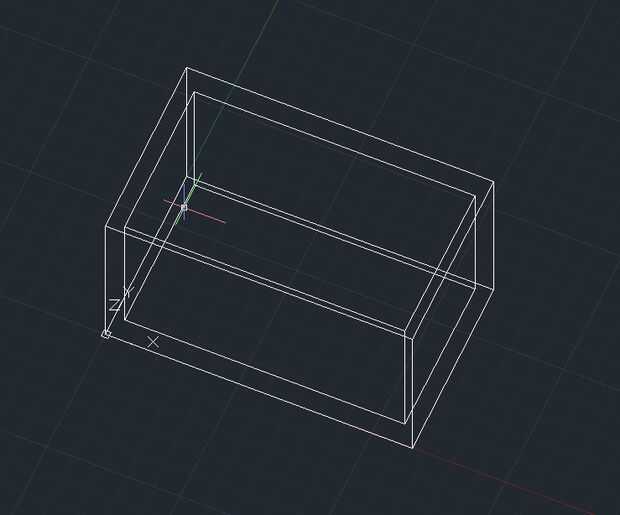

decidí láser corte una caja personalizada para mi proyecto.  Diseñé la caja usando Corel Draw, AutoCAD y Autodesk 123D Make, y he incluido corel draw 2D archivos de adobe illustrator como la STL y archivos DWG de este proceso a continuación.  Si no tienes acceso a un cortador del laser, puede utilizar mis archivos 2D una guía y hacer los agujeros en un recinto de proyecto de algún tipo.  La figura 4 muestra los agujeros que deben taladrarse en el panel frontal:

(x 3) agujeros de 7mm para ganancia, frecuencia y PWM ollas
agujeros de 7mm (x 3) para cuatro pulsadores-sin Sierra, tri y pulso
(1 x) 10mm agujero de salida de audio
Cortar formas de todos cuatro formas de onda en el frente de la caja para que los podía contraluz con indicador LED, usted puede sólo perfore cuatro orificios de 5 mm para los LEDs en el panel frontal del recinto, lugar un LED en cada interruptor momentáneo.
También incluyen un rectangular (altura 11mm, 12mm de ancho) abertura en algún lugar en el recinto puerto de usb de arduino.

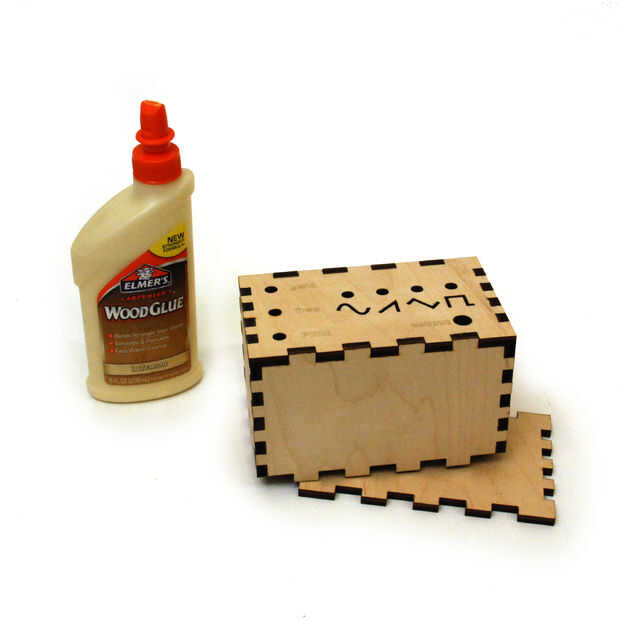

Yo mi proyecto el recinto hecho de madera, así que tuve que pegar todas las piezas (excepto la parte inferior) con cola para madera.  Se atribuyo el panel inferior en el más adelante en este instructable.
