Generador de Arduino (29 / 29 paso)

Paso 29: prueba

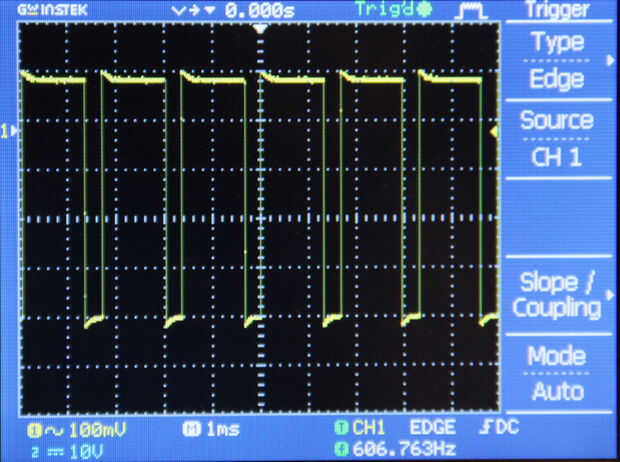

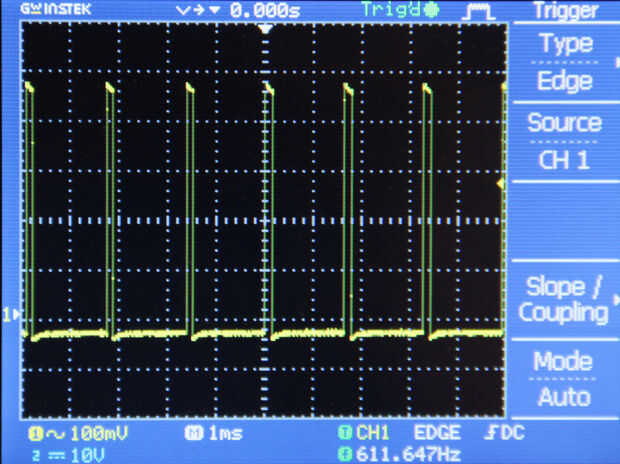

Gire la perilla de ganancia para encender el generador de funciones.  Enchufe a un conector octavo de pulgada en la salida y conecte el generador de funciones a un osciloscopio.  Probar cada una de las formas de onda y ajustar la frecuencia y ganancia para asegurarse de que funcionen correctamente.  Interruptor de la salida para pulso y comprobar si el mando de modulación de anchura de pulso (figs. 4-6).

Te darás cuenta que la onda del pulso es la onda única que realmente oscila entre 1Hz y 50kHz.  Puesto que la frecuencia de muestreo es de 100kHz, seno, triángulo e inicio de ondas de sierra para convertirse en algo irreconocible a cerca de 25kHz (que sólo se componen de 4 muestras por ciclo - 100kHz / 25kHz).  Las ondas de sierra y triángulo sólo van hasta cerca de 100 Hz, esto es porque los valores de triInc y sawInc llegar tan bajos que se redondean a cero por debajo de esta frecuencia.  La onda senoidal alcanza hasta 1 HZ pero la resolución permanece igual para cualquier cosa debajo de 5Hz, ya que el Arduino solo tiene memoria suficiente para almacenar aproximadamente 20 mil muestras.
