Generador de bajo costo (0 - 20MHz) (10 / 20 paso)

Paso 10: Generador de forma de onda montaje. 3

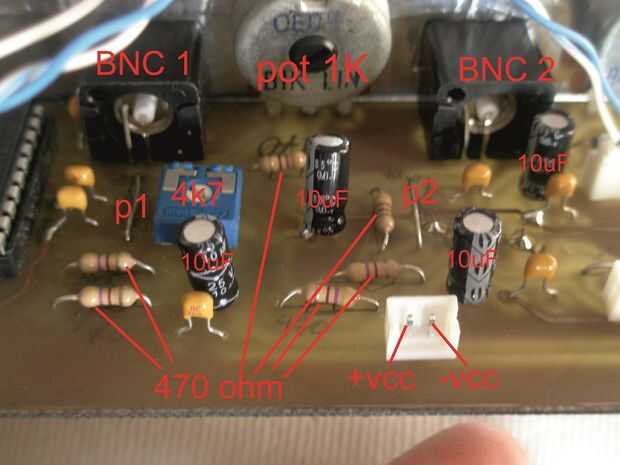

El BNC conector es para la salida de TTL.
Los puentes p1 y p2 reemplazan las resistencias de 47 ohms, porque el conector BNC tiene esta impedancia implementado.
El pin positivo del condensador electrolítico están conectados en el espacio cuadrado. Se colocan según el cuadro.
El potenciómetro de 1K es para controlar el nivel de salida de la onda.
El potenciómetro azul de 4 controles de k 7 la ganancia, en orden a elegir el nivel de salida máximo.
