Generador de bajo costo (0 - 20MHz) (17 / 20 paso)

Paso 17: caja estructura

La estructura está realizada en contrachapado de madera de 5mm.

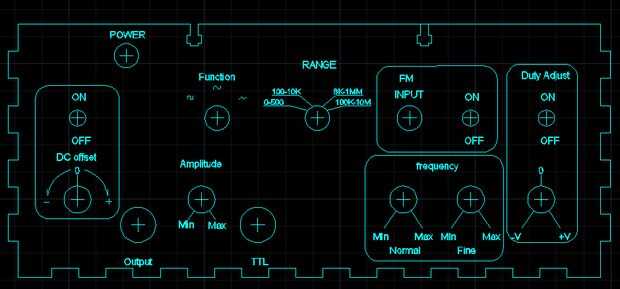

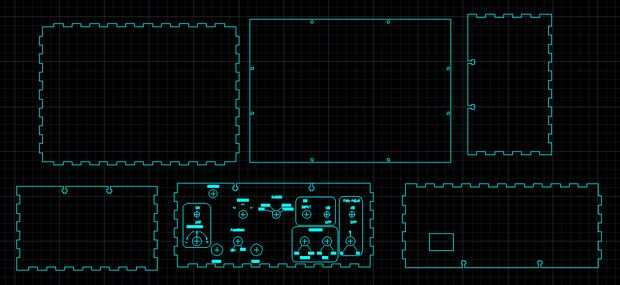

El diseño ha sido hacer con el programa Rhinoceros por Zoe Carbajo.
Es medo con un láser.

Es necesario añadir tolerancias en el diseño, con el fin de hacer que las diferentes partes se unan perfectamente. Dependerá del material.

Ha sido adjunto un trozo de papel de aluminio adhesivo (generalmente usado en plomería) para conectar a tierra, las partes metálicas de los potenciómetros y los interruptores. Thos tierra se une al papel de aluminio a través del conector BNC entrado de FM.
