Generador de bajo costo (0 - 20MHz) (19 / 20 paso)

Paso 19: PCB y estructura de la caja de montaje 2

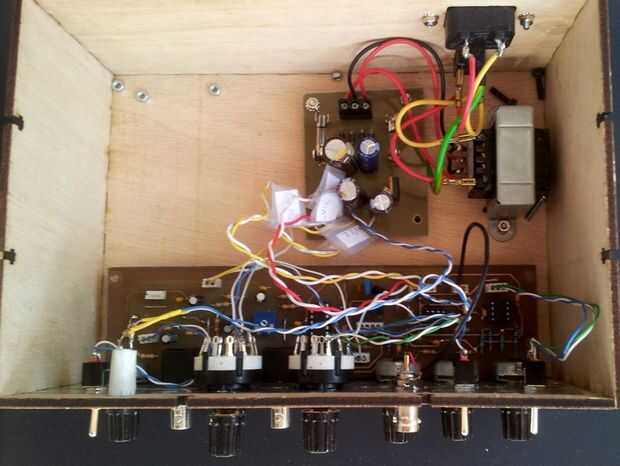

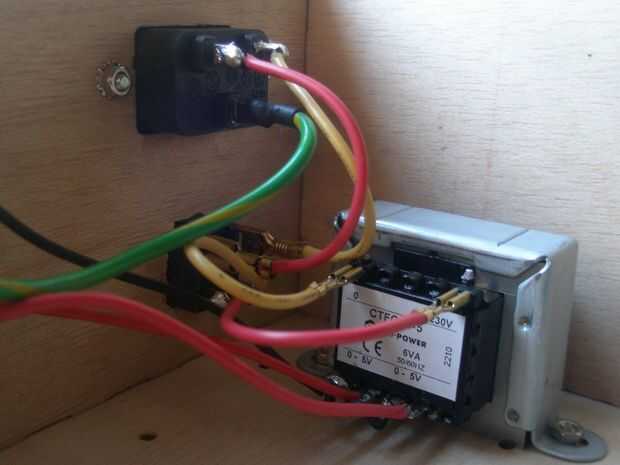

En el siguiente podemos ver el lugar del transformador, un conector para el cable de alimentación y un interruptor. Estos dos últimos componentes se han obtenido de una fuente de alimentación de un ordenador.

Los dos pasadores de 0V del secundario del transformador, deben estar Unidos, porque nuestra fuente requiere un medio power point. Estas van conexión a tierra (pin central del conector)
La tierra de la fuente del cable debe conectarse a la base de la alimentación
