Paso 2: PCB hecho
Es doble cara PCB. El proceso elegido es químico, así que lo primero que tenemos que hacer es la serigrafía del diseño con una máquina de láser y tras el proceso químico.

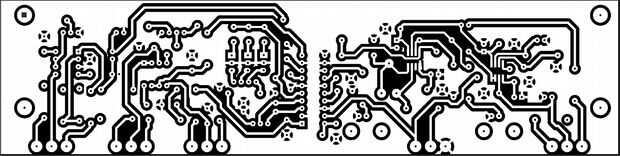

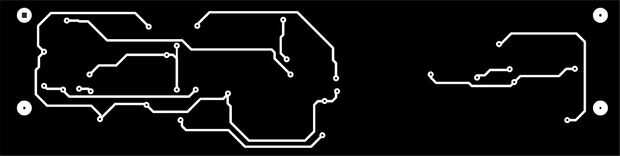

En primer lugar, comenzamos con los diseños en formato JPG, debido a es un PCB doble cara, tenemos que voltear la PCB para hacer la serigrafía por ambos lados, porque vamos a utilizar una máquina de láser. por esta razón el PCB debe tener exactamente el mismo tamaño que el diseño o por lo menos uno de los tamaños, (según el sentido en que giramos sobre el PCB).
Después de cortar el PCB con el exactamente medidas (también es posible ajustar el diseño en PCB) el PCB está pintado con pintura de acrílico negro. (debe ser pintado por lo menos un día antes)
La placa debe colocarse en la esquina superior izquierda, (el punto 0,0 de la máquina debe estar exactamente en este momento) porque cuando giramos sobre el PCB, tiene que ser exactamente en el mismo lugar para hacer coincidan los agujeros.
Las dimensiones de diseño son: 207, 5 X 52 mm.
