Generador de bajo costo (0 - 20MHz) (8 / 20 paso)

Paso 8: Generador de forma de onda montaje. 1

En primer lugar tenemos que perforar la placa y empezamos a soldar los componentes. Tenemos que prestar atención al hecho de que es un PCB doble cara, por lo que tiene vías para conectar ambas partes y la mayoría de los componentes se suelda por ambos lados en este circuito. Lo vemos en las fotos.

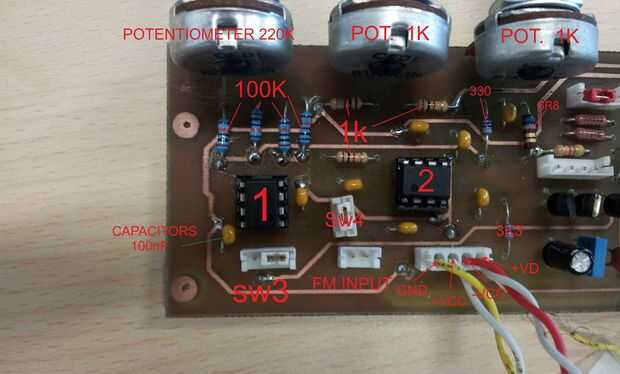

El emplazamiento de los componentes es como la demostración de los cuadros.

Las resistencias de 100K, el chip 1 (amplificador operacional), los condensadores asociados a la viruta 1 y el potenciómetro de 220K, constituyen la regulación del ciclo de deber, útil sólo para la onda de la pendiente. Este circuito puede generar algunas distorsiones, para ello generalmente es conmutada a la tierra a través del interruptor SW3. (tipo interruptor ON-ON). Si no usamos esto podemos eliminar, recordando conectar a tierra.
