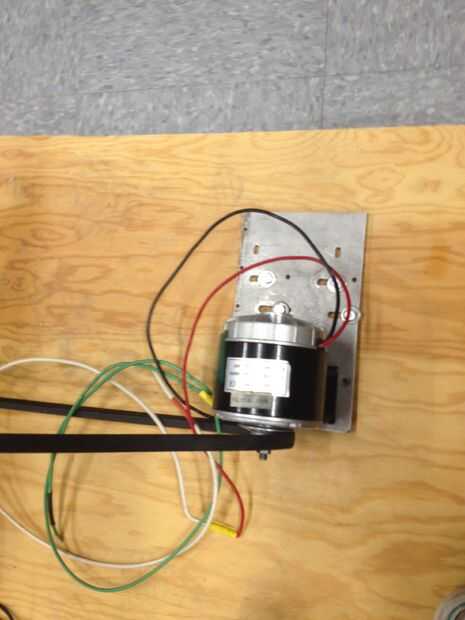

Paso 4: Paso 4: Motor con el cargador
Propósito de cargador
El controlador de carga regula la velocidad a que viaja corriente en la batería. En última instancia, el controlador de carga evita la sobrecarga y el drenaje de la batería, que va a arruinar la salud de la batería. Si la batería está sobrecargada entonces electrólisis del agua ocurrirá, convirtiendo las moléculas de agua en hidrógeno y oxígeno el gas dentro de la batería. Esto aumentará la concentración de ácido sulfúrico en la batería y exponga las placas internas al oxígeno, degradando rápidamente los materiales internos. Vaciado la batería dará lugar a la sulfatación, la cristalización del azufre en las placas dentro de la batería. Esto disminuirá la concentración de ácido sulfúrico en la batería y ya no será capaz de cargar a su potencial original.
Características del cargador
Este cargador puede regular la cantidad de corriente que va a la batería, lea el voltaje que producen al andar en bicicleta, y la cantidad total de energía que ha generado en la sesión de una bicicleta. No le dará el porcentaje de la batería cargada, por lo tanto (esto es en la sección adicional) hemos requerido que el usuario montar en la bicicleta una cantidad de tiempo antes de que el inversor le permitirá cargar su dispositivo y que el usuario no puede cargar el dispositivo si no se andar en bicicleta.
La batería que estamos usando es una batería de 12 V por lo tanto elegimos el controlador de carga puede llevarnos desde 12V a 24V. La batería tiene un máximo de 5.4 A corriente de carga, por lo tanto el regulador de carga debe ser puesto en una corriente de salida ajuste a menos que el máximo. Aumento de la corriente que el regulador de carga requiere que hará más difícil pedalear. Es una buena razón por qué es bueno mantener el sistema de engranaje en la bicicleta y no hacerlo a una velocidad!
Añadiendo un condensador o un diodo Zener
También, es importante no sobrecargar el regulador de la energía por bicicleta sobre su límite de 24V. Puede Agregar un Diodo zener con una tensión de ruptura de 24V, por lo que si el voltaje es superior a 24V el Diodo zener permitirá exceso de voltaje fluya lejos del cargador.
En esta configuración hemos añadido un condensador en paralelo con el controlador de carga para ayudar en la regulación de la tensión generada por el motor. Si tuviéramos que repentinamente tienen salto de Lance Armstrong en la bicicleta y generar una tensión más que 24V temporalmente, podemos evitar una sobrecarga repentina para el controlador de carga forzando una descarga regular del condensador.
