Generador de bicicleta USB

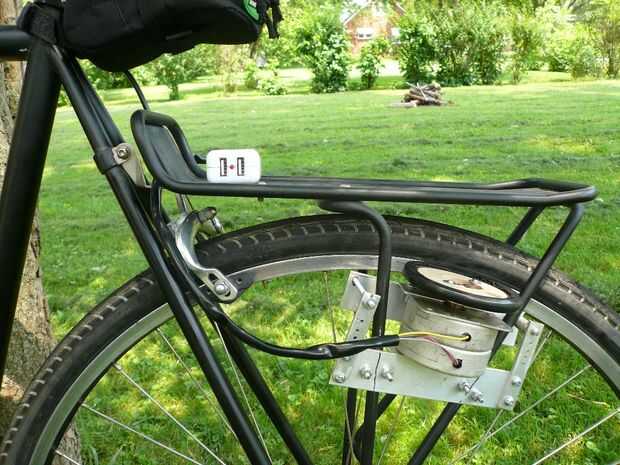

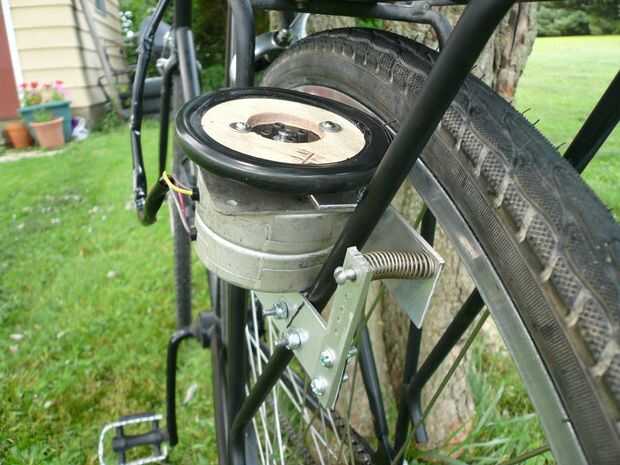

el USB moto generador es un dispositivo de montaje electricidad producir pequeña bici optimizado para proporcionar la energía para dos puertos USB.  Hay tanta pequeña electrónica que puede ser accionado o cargada de una conexión USB sólo se hace desde que la gente puede hacerlo mientras monta en bicicleta.  La idea básica para el generador de bicicleta USB es utilizar un motor paso a paso adecuado como un generador y un circuito regulador de voltaje para mantener los 5 voltios necesarios para los puertos USB.  En este instructable le muestro cómo construir este generador y a través de pruebas demuestran que es 70% eficiente en convertir la energía del generador a la energía necesaria para el puerto USB.

Esta es la tercera revisión de mi proyecto de generador de bicicleta, los dos primeros pueden encontrarse aquí y aquí que le recomendamos que si piensa en construir este generador de bicicleta USB al menos buscar sobre cómo estas pasado a versiones fueron juntos.

Esta tercera entrega de mi proyecto de generador de bicicleta surgió después de leer algunos de los comentarios acerca de mis métodos anteriores. En concreto, un Comentario de miembros ac-dc afirmó que mi decisión de usar un regulador lineal de 30 voltios generador de 3 voltios para alimentar la luz en el mejor 10% eficiente. Ahora desde uno de los intereses que he tenido aparece en mi perfil ya que ingresé a este sitio ha sido eficiencia decidí leer el resto de su comentario después de limpiar las lágrimas de mis ojos. Ac-dc sugirió que buck cambiando el regulador ser más adecuado para un generador de bicicleta como la mía. No tenía ni idea de lo que un regulador de conmutación fue así que empecé a investigar y descubrí que ac-dc tenía razón y que podría aumentar significativamente la eficiencia de la electrónica estaba usando.

En mi búsqueda de los reguladores de conmutación me encontré con esta referencia de dimensión ingeniería, http://www.dimensionengineering.com/switchingregulators.htm.  Ofrecen una buena explicación de los reguladores de conmutación e incluso venderlas.
