Generador de bicicleta USB (4 / 5 paso)

Paso 4: Construir el soporte del generador

Para montar el paso a paso motor a la bicicleta utiliza un método muy similar a la BikeGen instructable.  Una pequeña rueda fue unida al motor paso a paso y el motor estaba montado perpendicular a la rueda de la bici en el bastidor trasero.  La pequeña rueda en el motor paso a paso se frota contra la superficie de frenado de la rueda de la bici para hacer girar el motor.  Se utilizó un resorte para forzar el motor paso a paso hacia la rueda de la bici para asegurar un contacto constante entre las dos ruedas.

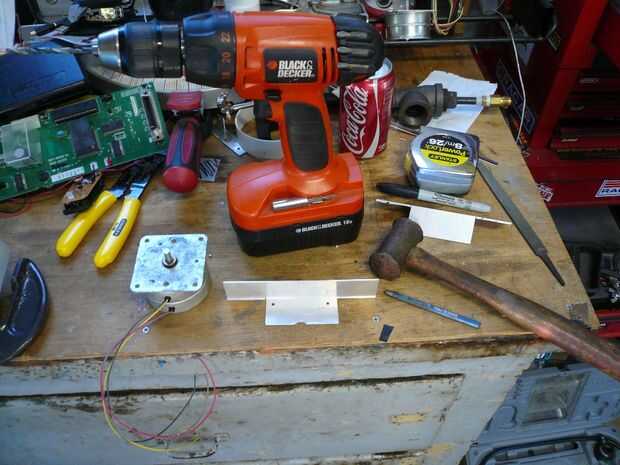

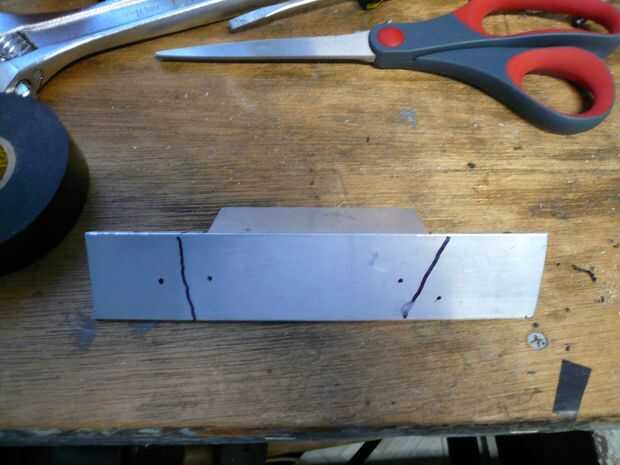

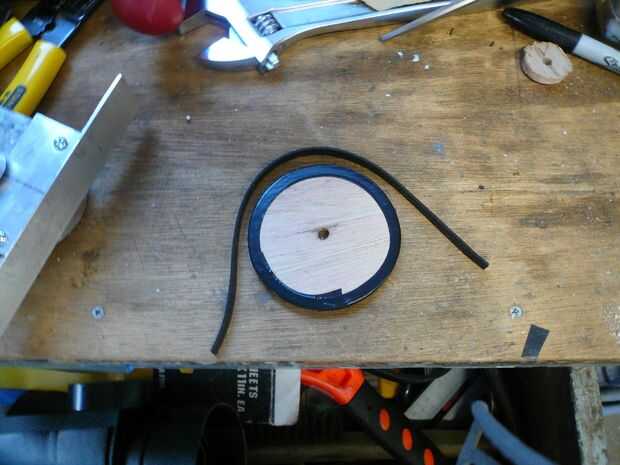

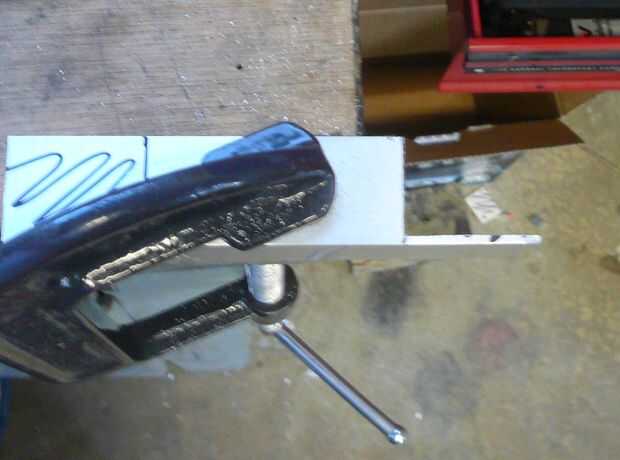

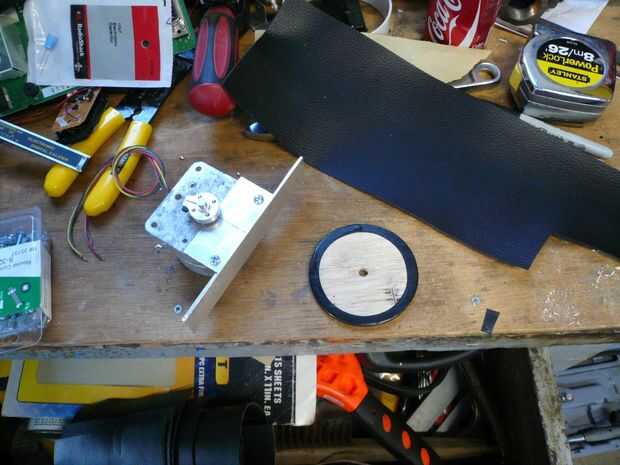

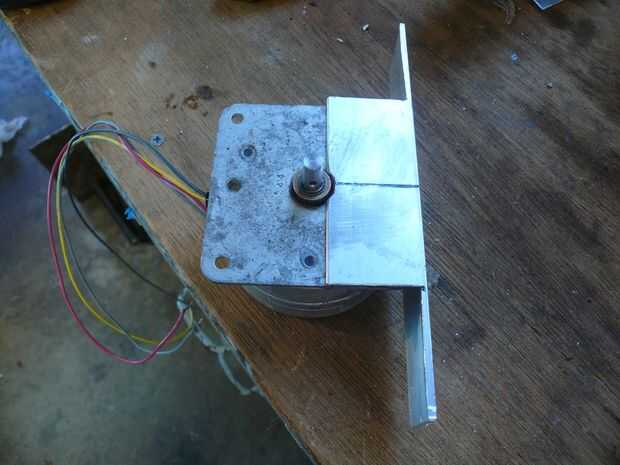

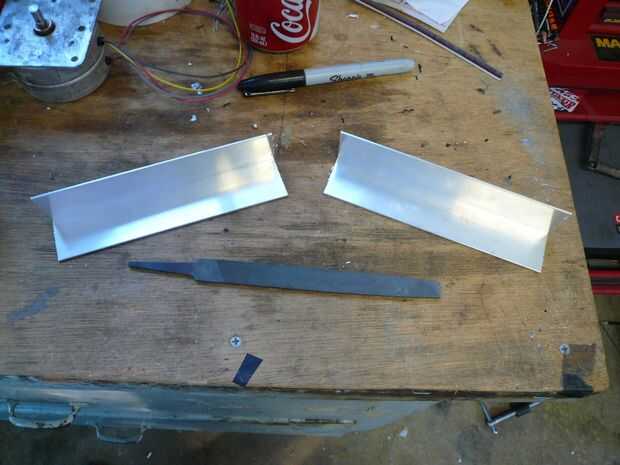

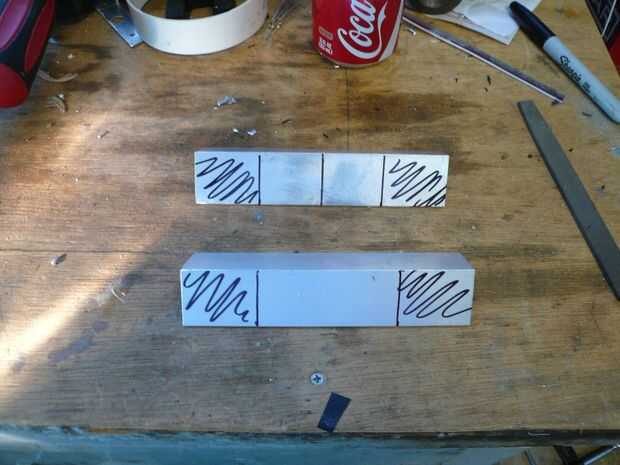

Comencé por corte de dos piezas de 6 pulgadas de ángulo de aluminio de 1-1/4".  Una de estas piezas se monta en el bastidor trasero y los otros montes directamente al motor.  Dos secciones de cada pieza se cortan para permitir la separación entre el motor, estante y ruedas.  Reutilizar los pernos en u caseros de la BikeGen instructable para montar en el rack.  Dos piezas cortas de la barra plana de aluminio 1/2" fueron empernados de aluminio ángulo para sujetar los tornillos que mantienen el resorte y el motor.  La rueda pequeña unida al motor empezado como unas pocas partes de Servocity, http://www.servocity.com/.  Se venden conectores de eje muy agradable y las ruedas que hacen que un motor de muy fácil montaje.

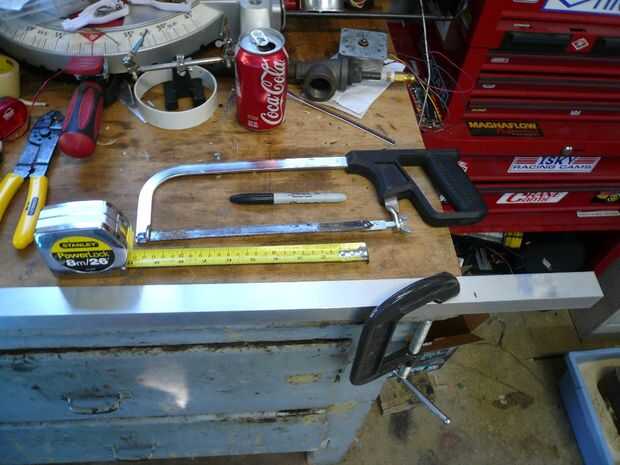

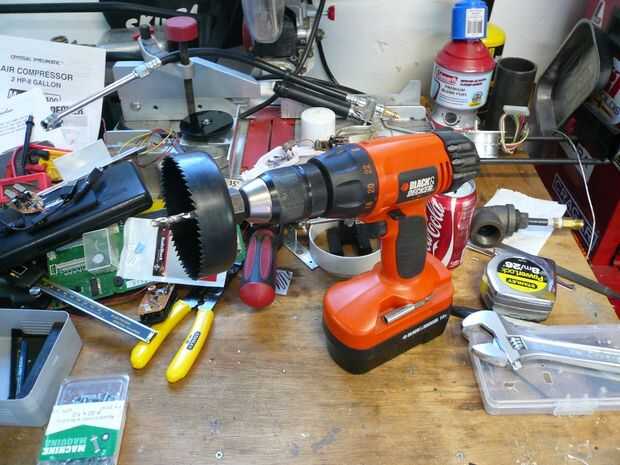

Aunque no puedo ofrecer dimensiones exactas para cualquier otra situación de montaje creo este es un método bastante universal de montaje de un motor paso a paso a cualquier moto con un bastidor trasero.  He considerado muchas otras opciones de montaje para mi bicicleta de ti todas mis ideas parecen funcionar de nuevo a éste.  Las piezas eran bastante fáciles de hacer y la precisión requerida no era alta.  He hecho todos los cortes con la sierra y perforar todos los agujeros con mi taladro de batería o el taladro.  Simple cinta métrica y el rotulador para marcar todo y un punzón para que todos los agujeros bien fue suficiente.

Si alguien tiene alguna idea fresca en el montaje del motor paso a paso que quiero escucharlos.  Me gustaría algo más permanente y rígido, mientras mantiene su capacidad de servicio de rueda.
