Paso 4: Realizar el cableado del sistema

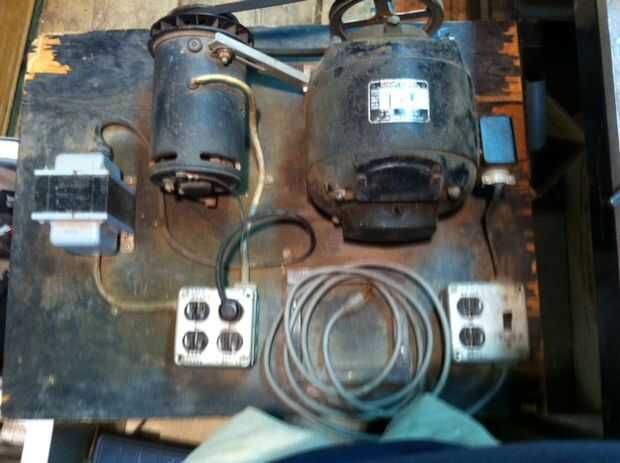

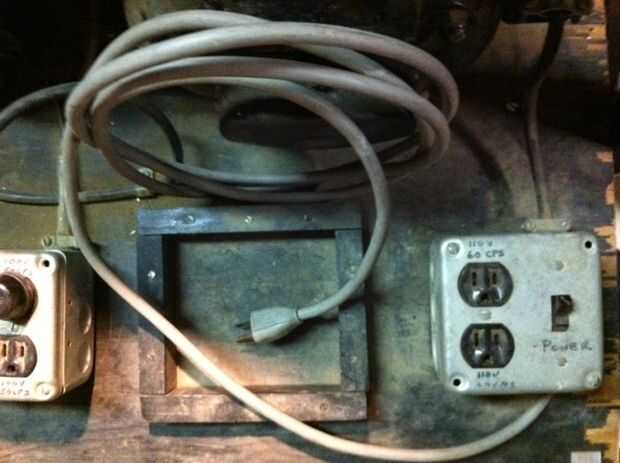

Poder viene a través del cable gris.

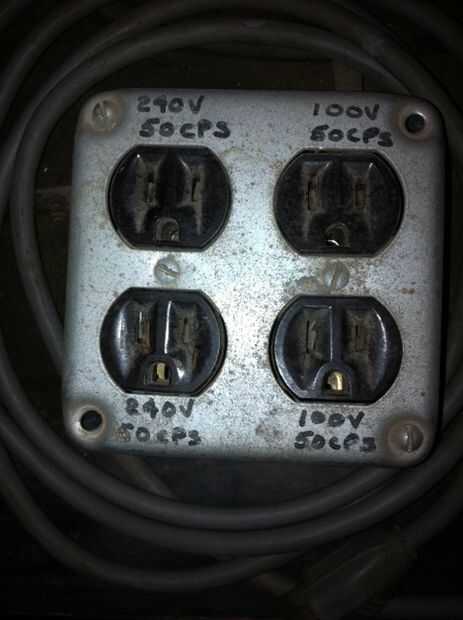

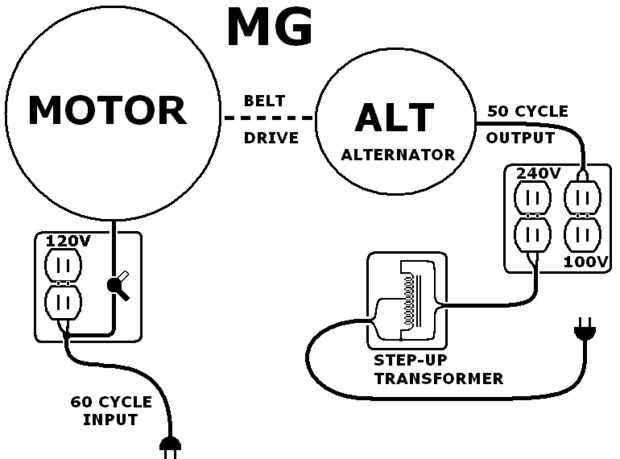

El diagrama de sistema muestra la potencia de entrada de 60 Hz Motorinterruptor con tomacorriente duplex.
Los cables de ciclo 50 salida alimentación alimenta la derecha la mitad de la salida doble Duplex.
Sólo los 100 VAC salida es activo todo el tiempo cuando se ejecuta...

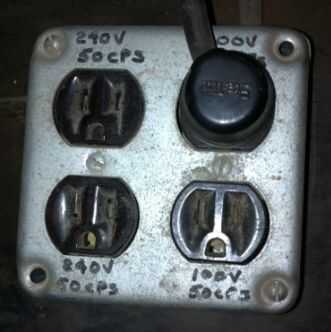

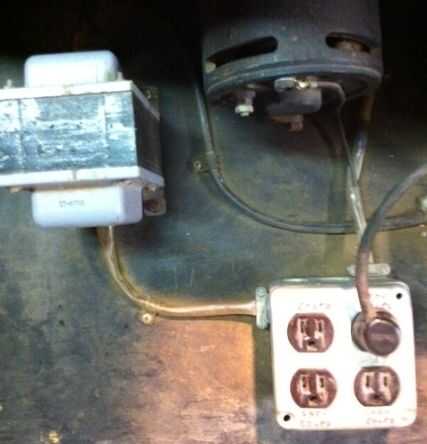

Cuando se necesita 240 VAC, el transformador está conectado a la salida de 100VAC de derecho .
Esto proporciona energía a la izquierda 240VAC 50Hz salida.

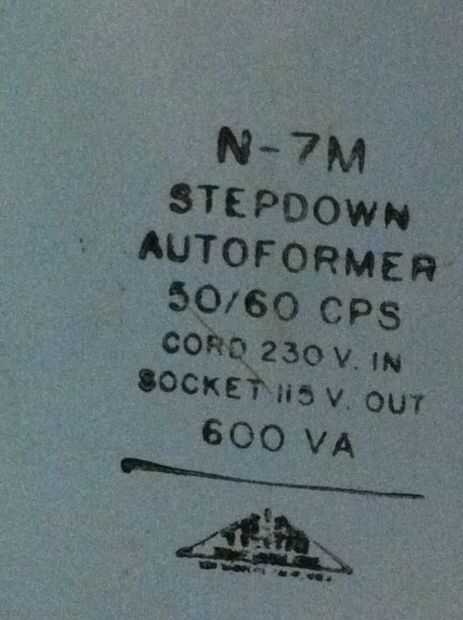

El transformador está diseñado para la operación de ciclo de 50 y 60.
Significa que ha sido diseñado para 50 Hz y se desarrollará aún más en 60 Hz.
