Paso 11: Circuito de alimentación

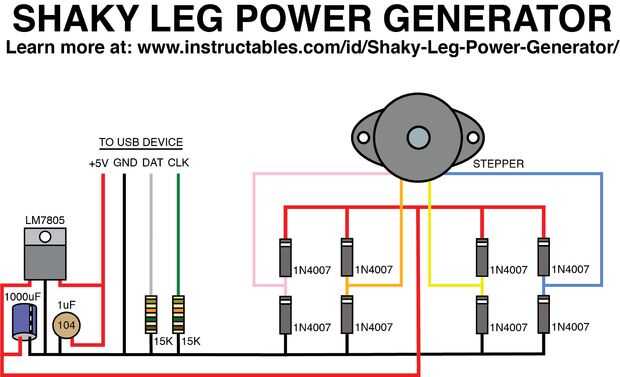

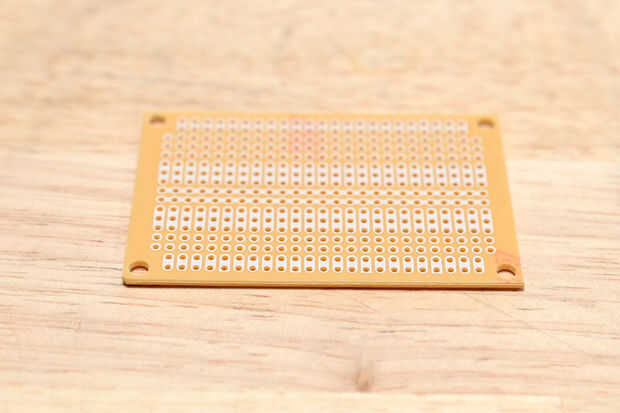

Construir el circuito de regulación tal como se especifica en el esquema.

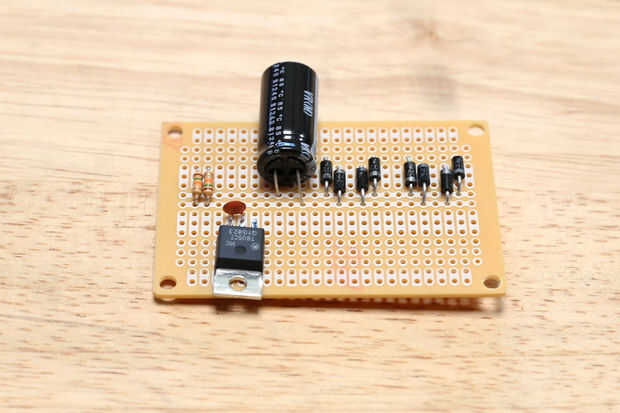

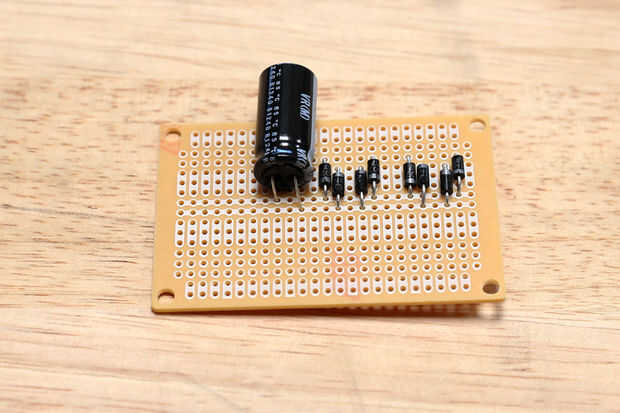

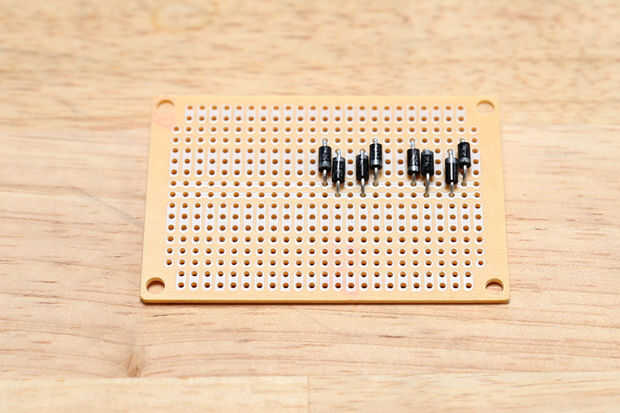

Hay básicamente, son dos puentes rectificadores - uno para cada bobina del motor. El condensador de 1000uF se utiliza para almacenar y filtrar la electricidad generada para crear una señal suave que luego se convierte en una constante 5V por el regulador de voltaje LM7805. Las 10uF y 0.1uF condensadores son energía adicional filtrado en la etapa del regulador.
Las dos resistencias se requieren para tirar de las líneas de datos y reloj de baja mientras que carga dispositivos USB2. Sin estos, el dispositivo probablemente no se carga.
