Paso 1: Qué necesita alambre hasta
Arduino Uno
Módulo de LCD (HD44780 compatible)
Potenciómetro de
Interruptor de inclinación
220 Ohm Resistor (rojo-negro-rojo-negro) / (rojo-marrón) o 470 Ohm u ohmio 560 está muy bien también

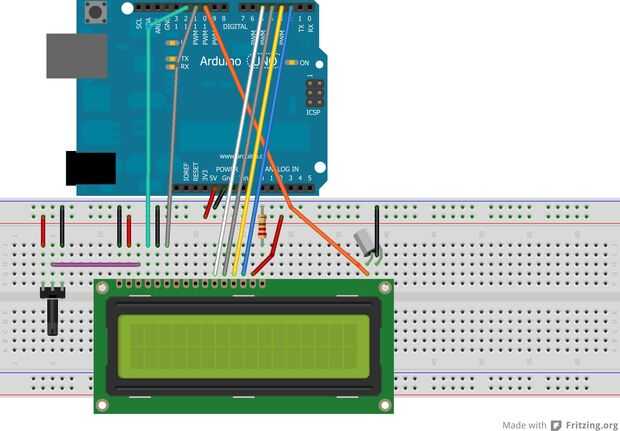

Conectar el módulo LCD para Arduino que figuran a continuación e ilustrado en los diagramas.
No te olvides de alambre en el bote y el interruptor de inclinación demasiado como se muestra.
Conectar el módulo de LCD como sigue:
Perno de LCD (1) / Vss -> Gnd
Pin de LCD (2) / Vdd -> 5V
Pines del LCD (4) / RS -> 12
Perno de LCD (5) / R/W-> Gnd
Pin de LCD (6) / E -> 11
Pin de LCD (11) / D4 -> 5
Pin de LCD (12) / D5 -> 4
Pin de LCD (13) / D6 -> 3
Pin de LCD (14) / D7 -> 2
Además necesita cablear 5V/Gnd a la A / K de la luz de fondo LED (pines 15/16); y en un potenciómetro para ajustar el contraste (pin 3).
Sin el contraste Ajuste y la retroiluminación de la pantalla no mostrará nada visible.
