Generador de forma de onda arbitraria, para ~ 20$ (1 / 6 paso)

Paso 1: Primer circuito.

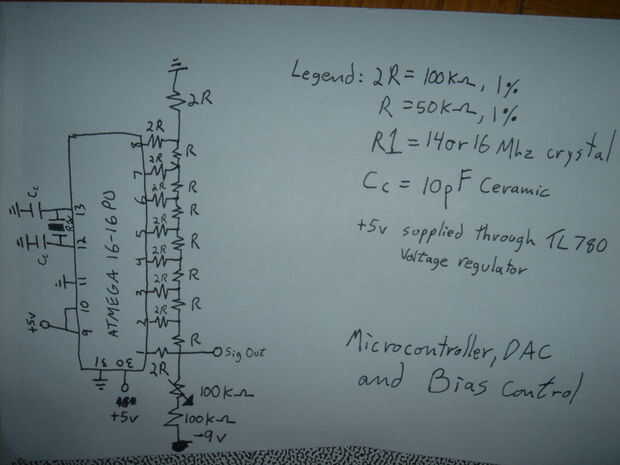

Este circuito contiene el microcontrolador y el digital a analógico convertidor (llamado una red R/2R) que genera la forma de onda. La forma de onda generada es entre 0 y + 0,2 v, la resistencia de 100kohm y potenciómetro actúa como un sesgo para que sea entre - 0.1v y + 0.1v.

MUY importante: A menos que quiera incluir interruptores cambio el tipo de forma de onda/frecuencia... No porque se trata de un equilibrio de rendimiento... va ser reprogramar este microcontrolador con frecuencia. Ser de lujo incluyen ISP y hacer lo que hice: soldadura un IC zócalo a la placa de circuito y también presentar el microcontrolador en otro zócalo del IC... el contacto eléctrico entre las dos tomas de IC está bien, y una herramienta de eliminación de IC permite sacar con fuerza mínima.

Por otra parte, pasar un extra algunos dólares y conseguir un zócalo ZIF. Si tuviera que rehacer este proyecto, esto es lo que haría.

Cuando esta etapa termine, tiene un funcionamiento generador... que tiene que proceder para poner a prueba su alcance (prueba el sesgo!). Un paso posterior incluirá un enlace a un sitio que tiene código de montaje compatible con este microcontrolador que va a generar formas de onda diferentes.

A continuación, vamos a ad una etapa de amplificador para aumentar el voltaje de la señal a niveles útiles.
