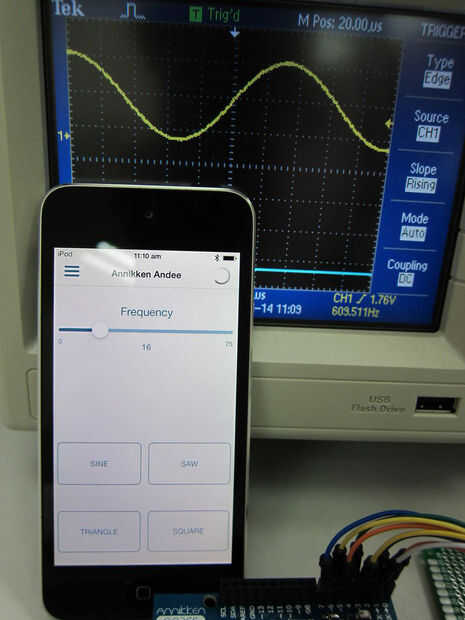

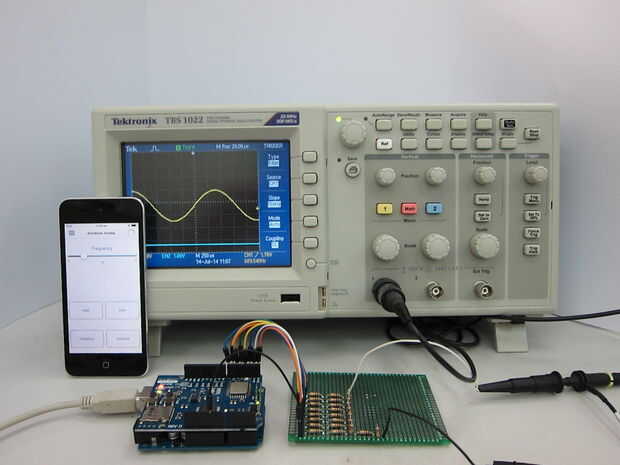

Este generador se basa en el trabajo de Amanda Ghassaei. Generadores de forma de onda (o generadores de funciones) se utilizan para probar y depurar circuitos. por ejemplo, respuesta de frecuencia de amp op o sensores. Este generador es alimentado por Arduino con Annikken Andee shield - un dispositivo que permite a los usuarios crear interfaces iOS/Android sin iOS o Android programación en todos. Salidas seno, triángulo, Sierra y ondas cuadradas. Frecuencia se controla mediante un slider (en dispositivos iOS/Android) y tipo de onda se selecciona mediante el botón de pantalla iOS/Android. Con una interfaz de iOS/Android, usted puede agregar ciertas características no es posibles con los botones de hardware. Por ejemplo, mostrar diferentes rangos de frecuencias para cada tipo de onda, mostrando significativas controla para ciertos tipos de onda. Por ejemplo, el regulador de modulación de anchura de pulso es visible sólo para los tipos de onda cuadrada, no es visibles para formas de onda seno, triángulo o sierra.
Lista de partes:
(1 x) Arduino Uno o pensión compatible element14 #2075382
(1 x) Annikken Andee para iOS o Android www.annikken.com
(1 x) prototipos Perfboad element14 #1536938
resistencias de 10Kohm (x 25) element14 #9339060
conector hembra de 10 vías (1 x) element14 #1815119
Alambre/protoboard cables de puente. Equipos de soldadura.
