Generador de forma de onda de Arduino controlado por iOS (10 / 10 paso)

Paso 10: Conectar la salida para osciloscopio y divertirse!

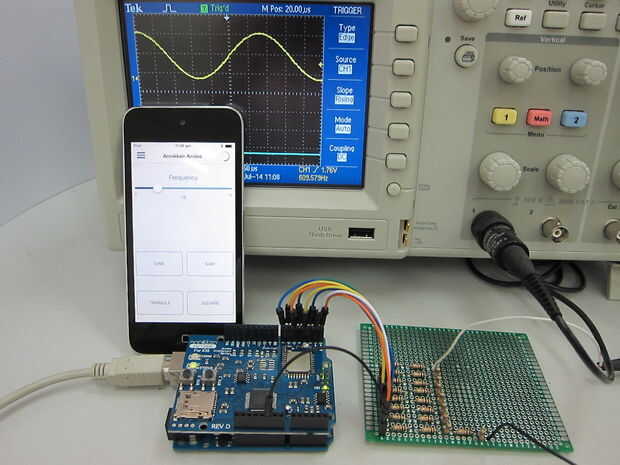

Conecte la salida de su escalera de R2R a un osciloscopio. En la pantalla del iOS, elige "Seno" y cambio de frecuencia a aproximadamente 20 y ver la forma de onda en su osciloscopio.

En iOS, elija la forma de onda pulsando en los botones y también ajustar la frecuencia usando los cursores!

¡Que te diviertas!
