Paso 2: Soldar conector 10 vías

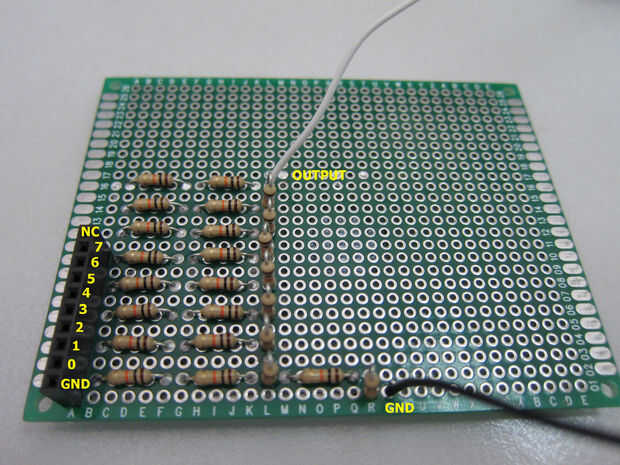

La soldadura en un conector de 10 vías para los cables del puente que unirá a la escalera de R2R. Hacer las conexiones correctas del conector de 10 vías para las resistencias correspondientes. Deje desconectado el pin 10 del conector. La soldadura de los cables de salida y tierra hacer las conexiones a un osciloscopio para la visualización.
Aquí mi configuración no incluye lo siguiente:
- Filtro RC paso bajo.
- Seguidor de voltaje para amortiguar la salida, tienes que añadir esto antes de usar la salida de su circuito de pruebas.
- Control de ganancia usando el LM386 - para ajustar la amplitud de pico a pico de la onda de salida. SALIDA y toma de tierra para hacer conexiones a un osciloscopio para la visualización.
Sin embargo, su suficiente para mostrar una forma de onda en el osciloscopio.
