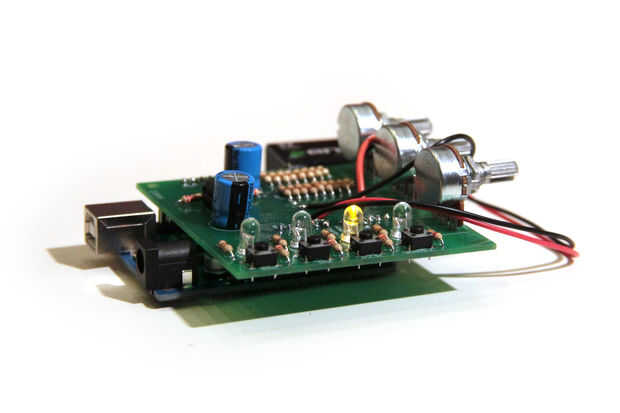

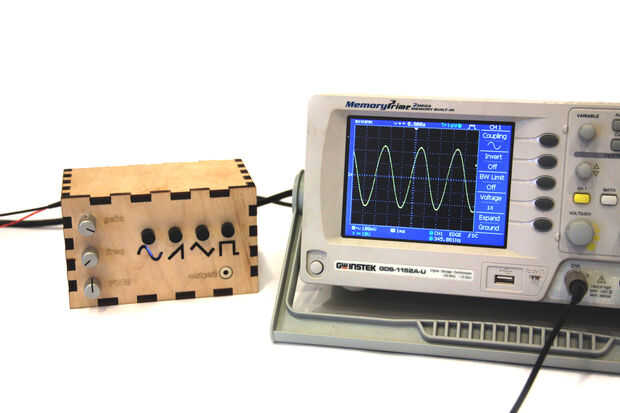

Generadores de forma de onda (también llamados generadores de funciones) son útiles para probar y depurar circuitos. Pueden ser utilizados para probar la respuesta de frecuencia de componentes electrónicos como sensores y amplificadores op o para caracterizar y solucionar problemas de pedales y efectos de audio cajas. Este escudo generador de forma de onda es alimentado por un Arduino. Salidas de cuatro formas de onda: seno, triángulo, pulso y Sierra, cada intervalos de la forma de onda en frecuencia de 1Hz - 50 kHz. La amplitud total (ganancia) de las formas de onda, frecuencia y anchura de pulso es controlada por tres potenciómetros. Cuatro indicadores LED le permiten saber qué tipo de onda actualmente se envía a la salida. Este Instructable describe cómo armar el Kit de escudo de generador de forma de onda de Arduino he diseñado, si usted está interesado que usted puede también ver mi post original sobre el generador de forma de onda de Arduino.
Lista de partes:
(x4) botones de empuje momentáneo 119011 Jameco
(x3) lineal de la forma cónica 10kOhm potenciómetro Jameco 286273
(x3) 0,25" perillas Jameco 136241
(x4) blanco LED 334502 Jameco
(x4) resistencias de 220 ohmios 1/4 Watt Jameco 2157183
(x1) Rúbrica femenina tomas Jameco 70755
(x4) macho cabecera pins 103393 Jameco
(x1) LM386 amplificador operacional Jameco 24133
(x1) 8 pines zócalo Jameco 51626
(X11) resistencia de 10kOhm 1/4 Watt Jameco 2157167
(x10) resistencia de 1/4 Watt de 20kOhm Jameco 691171
(x2) 220uF capcitor Jameco 606820
(x1) 2.2kOhm resistor de 1/4 Watt Jameco 2160981
(1 x) Arduino Uno (Duemilanove está bien, pero asegúrese de que es ATMEL328P) 2151486 de Jameco

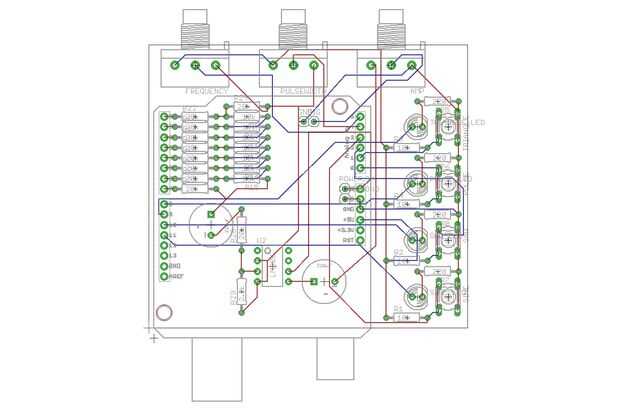

(1 x) Shield PCB (comprar el escudo y todos los componentes aquí)
Materiales adicionales:
complemento de batería 109154 Jameco
Batería de 9V 198731 Jameco
Batería de 9V y pilas ni a otra fuente de alimentación

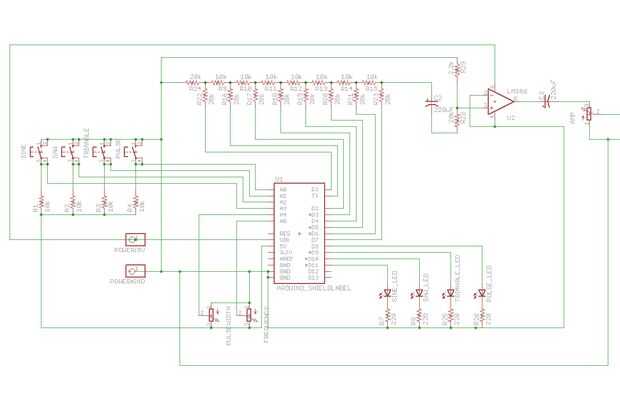

Este Instructable le mostrará cómo armar el escudo generador de forma de onda, si quieres una descripción más detallada del circuito Echale mi Instructable de generador de forma de onda de Arduino.
