Paso 15: solución de problemas

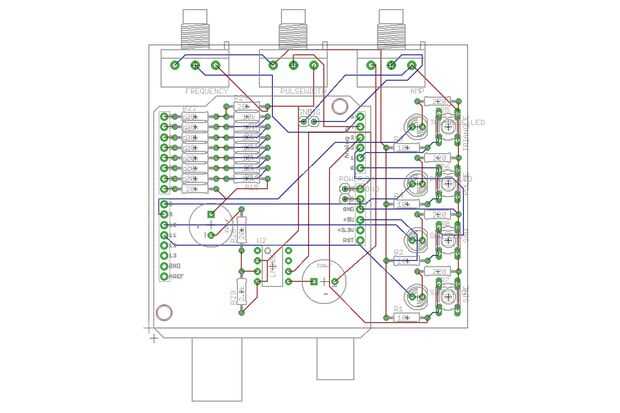

Compruebe si existe continuidad- revisar el diseño esquemático y la placa de arriba y las continuidad de las conexiones. Es posible que usted podría haber accidentalmente en cortocircuito algo o que tenga una conexión floja. Sobre todo Verifique que todo lo que debe ser puesto a tierra esté conectado a tierra de Arduino. Asegúrese de que la soldadura está fluyendo en la parte superior y parte inferior de la placa en el conector de tierra de la salida ya que hay conexiones en ambos lados de la Junta.
Compruebe la ruta de la onda- tratar de identificar las áreas problemáticas comprobando varias ensambladuras del PCB con un osciloscopio. Si usted la punta de prueba cualquiera de los extremos de R27 veremos la forma de onda que oscila entre 0 y ~ 5V. En el cruce entre R 28 y el primer condensador de 220uF, verá la misma onda centrada alrededor de 0V. A continuación compruebe pin 5 del LM386, otra vez, usted verá la forma de onda centrado en 0V.
Recalentar sus empalmes de la soldadura- si sólo no encuentra nada malo a inspección, es una buena idea para recalentar todos sus empalmes de la soldadura uno por uno para que estés seguro que están bien conectados. Esta es una gran estrategia para solucionar problemas de cualquier PCB que pudo trabajar en el en el futuro.
