Paso 10: calibración

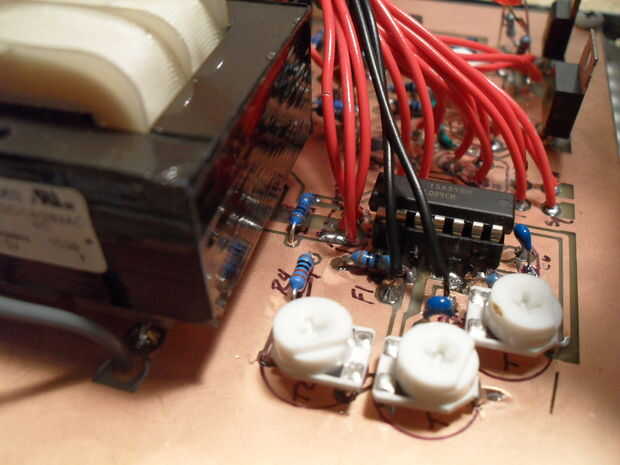

Probe el pin 2 de IC1. Esto debería registrar una onda triangular, ya que está midiendo el voltaje a través de los condensadores en la frecuencia gruesa ajuste perilla. Ajuste TR1 hasta que la amplitud de la onda triangular es de 0.5V. Recuerde, esta señal el más pequeño es, más cerca se una onda del triángulo real en lugar de una serie de curvas exponenciales. La amplitud no debe ser demasiado baja o podríamos conseguir algunos efectos indeseables de lo op-amp.
Sonda pin 7 de IC1 y usted debería ver una onda cuadrada. Ajuste TR2 hasta que la amplitud de esta señal es 1.0V. Esto significa que cuando la perilla de ganancia está subida en la magnitud X 1 (seleccionada por SW3), el resultado final será 1.0V y será 10V para la magnitud de X 10. Esto es muy útil para saber en el futuro si no es un osciloscopio alrededor.
Sonda pin 8 de IC1 y usted debería ver una onda triangular. Ajuste TR3 hasta que la amplitud de esta señal es 1.0V, por razones similares a arriba.
Sonda pin 7 de IC2 y usted debería ver una onda senoidal que tiene un desplazamiento de DC como resultado de la integración. Ajuste TR4 mientras escaneo aunque la gama de frecuencia entera del generador de funciones hasta que la magnitud de la señal es tan grande como puede ser sin distorsionar demasiado en cualquier momento. Descubrí que la señal distorsionada muy mal en la mayor frecuencia posible gruesa, así que decidí tirar completamente la calibración para y en su lugar, utilice la siguiente posición más alta como mi base.
Probe el pin 8 de IC2 y prueba que el potenciómetro offset está conectado intuitivamente (e.g. el offset va positivo cuando el desplazamiento es perilla a la derecha).
