Paso 11: caracterización
Aquí están las estadísticas:

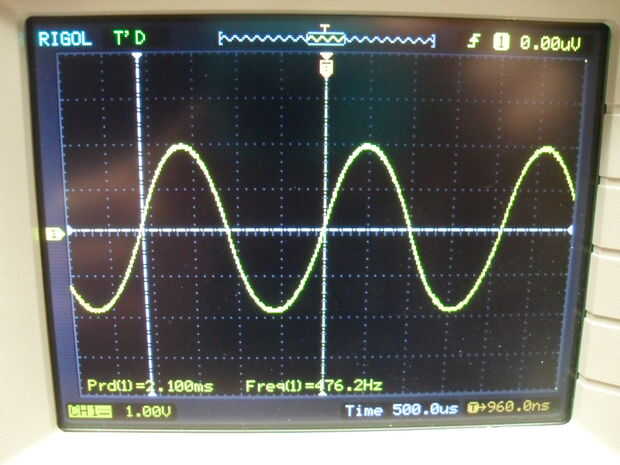

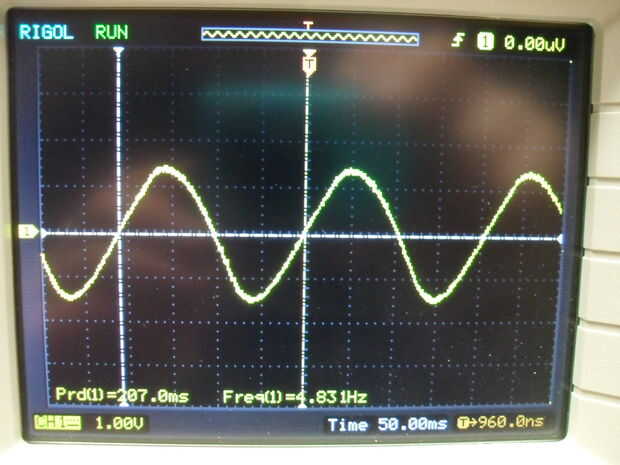

| Gamas de frecuencia (Hz) | Amplitud de seno (V) | |||
|---|---|---|---|---|
| Posición | Low | Alta | Baja frecuencia | Alta frecuencia |
| uno | 4.7 | 490 | 1.4 | 0.021 |
| dos | 56 | 5,2 k | 2.1 | 0.023 |
| tres | 470 | 29k | 1.9 | 0.048 |
| cuatro | 4,2 k | 122k | 2.4 | 0.23 |
| cinco | 12) | avería | 4.3 | avería |
| seis | 135k | avería | Feo | Inútil |

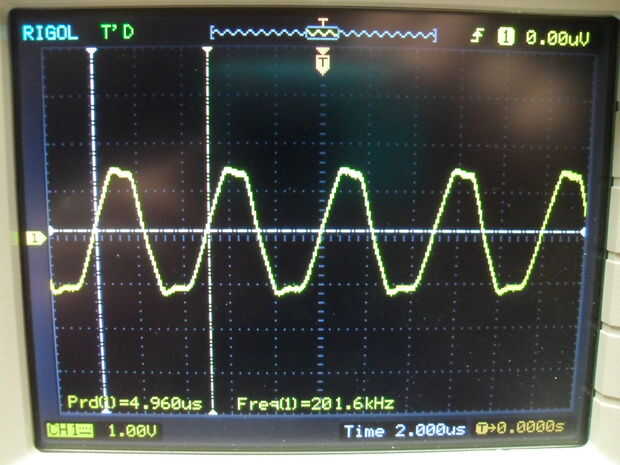

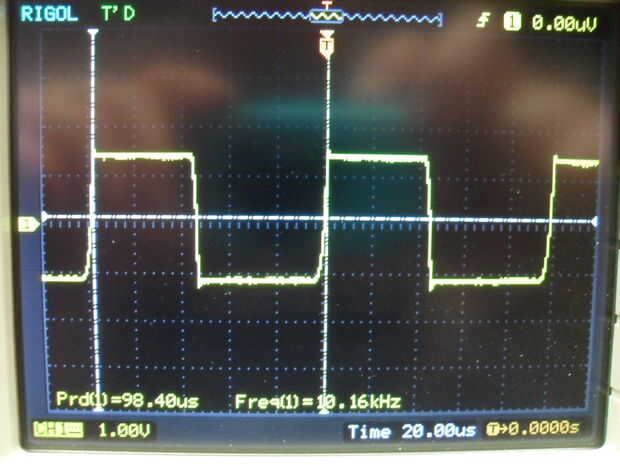

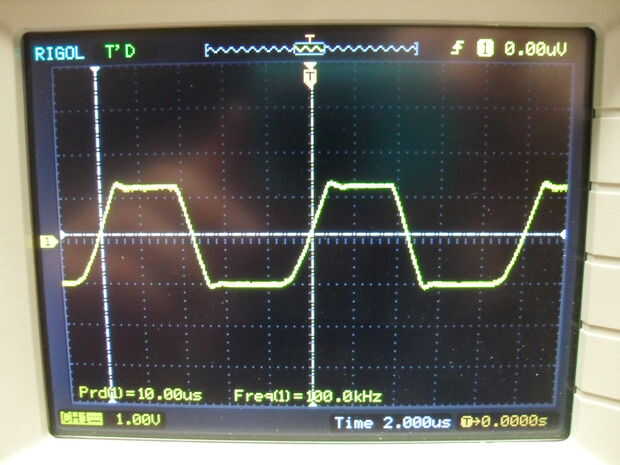

El tiempo de subida de la onda cuadrada se hace visible a f = 10kHz. Se convierte en débil trapezoidal en f = 20kHz. Se convierte en fuertemente trapezoidal en f = 100kHz. La onda cuadrada se descompone a una onda triangular a f = 200kHz. La señal se descompone completamente alrededor de f = 500kHz.

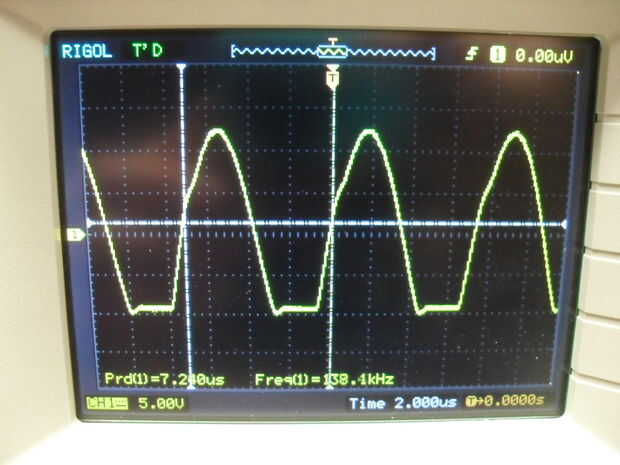

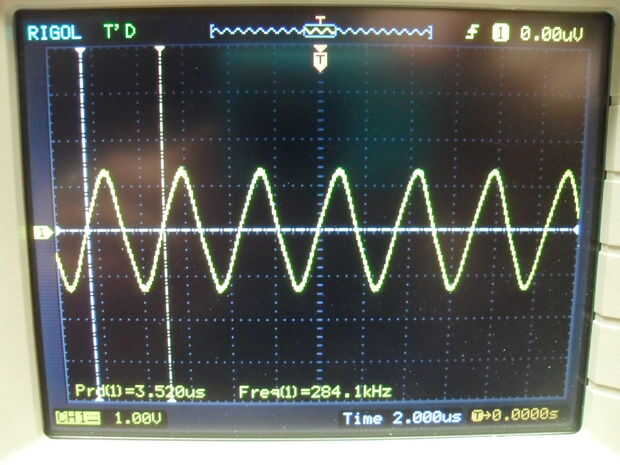

La onda senoidal es inutilizable en posición seis debido a algún tipo de efecto de integración no son ideales. Con algo de trabajo esto podría probablemente arreglarse, pero no es necesario porque la salida de la onda de triángulo se descompone a una onda senoidal aproximada a f = 200kHz, para que pueda utilizar la "onda del triángulo" como una onda senoidal de la posición seis.

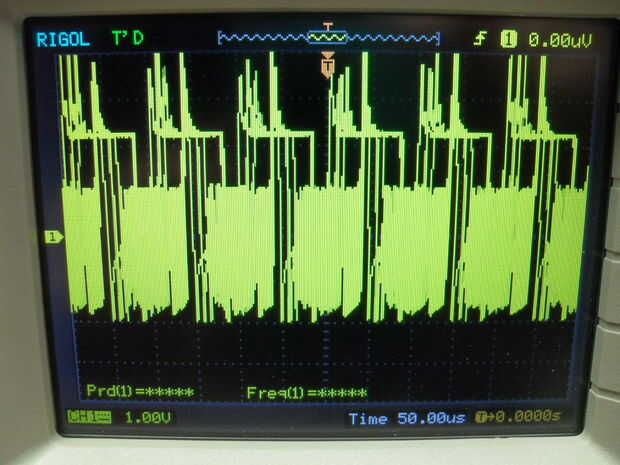

El uso del altavoz destruye la integridad de la salida del amplificador push-pull. Hay algunos comentarios de ~ 3MHz que presenta. Este es probablemente el resultado de una segunda ecuación diferencial de orden siendo solucionado por la L del altavoz y la C perdida en el PCB y los componentes. He intentado colocar un capacitor de desacoplamiento en los terminales de altavoz pero esto a causado una uno mismo-oscilación persistente por lo que fue quitado. Por lo tanto, no utilizar el altavoz durante el uso de OUT_2 para un experimento! Sin embargo, OUT_1 todavía funciona perfectamente incluso cuando el altavoz está encendido.
La perilla de desplazamiento varía el desplazamiento DC de - 3.0V a 5.7V, pero en el momento de escribir esto, el desplazamiento introduce un ping de inicio. Esto es probablemente porque los valores de resistencia y potenciómetro para esa función son un orden de magnitud mayor (100k cada uno) en mi build y probablemente está interfiriendo con el comportamiento del amplificador operacional no ideal (corriente de entrada V+ no cero). Esto debe ser fijo en mi set, pero los valores actualizados ya están en el esquema adjunto, para que no tenga que preocuparse por esto.
Actualización 13 de marzo de 2012:
Reemplacé la k 100 original los valores de los componentes de compensación con los valores de k 10 lista hoy. El ping se reduce significativamente, se estimo en un 80%, pero todavía está allí. Podría probablemente ser eliminado completamente al reducir una vez más el orden de magnitud. También, la sensibilidad del mando es un poco alta para mi gusto. La sensibilidad puede reducirse mediante el aumento de los valores de las resistencias a ambos lados del POT3, manteniendo POT3 el mismo valor.
Además, el uso de la deriva corrección de resistencia hace que la onda senoidal a un poco de distorsión en bajas frecuencias alrededor de 10Hz, pero esto probablemente no es un gran problema.
