¿Generador de funciones analógico (4 / 13 paso)

Paso 4: piezas

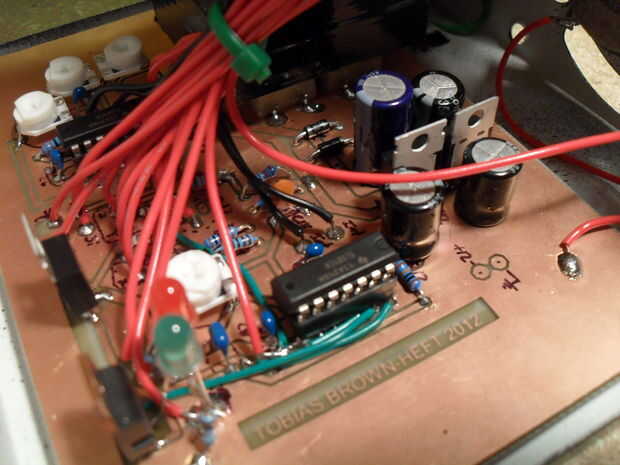

Se adjunta el esquema, mapa de componente y arte del PCB del circuito. Éstos fueron hechos con En formato EagleCAD Free Edition. Los archivos en formato EagleCAD también se unen por debajo por lo que se puede modificar el diseño para las piezas tenemos disponibles. Nunca he hecho un fichero Gerber de águila, pero estoy seguro de que hay alguna forma de hacerlo si quieres tener la Junta grabada profesionalmente. Google es tu amigo.

Los siguientes números de parte son las piezas originales que ordené de Mouser para este proyecto, pero nada que coincida con las descripciones debe ser fino, podría tomar algún trabajo para caber las cosas en el PCB si intenta usar la que he proporcionado aquí sin alteraciones.

El costo total para este proyecto incluyendo todos los materiales mencionados e implícita era aproximadamente $70.

Energía
1EA ~ 30V ~ 15VA centro de montaje de PCB aprovechado transformador - 655-4900-8028RD63
4 '' 1N4004 o similar de rectificador
1EA 7812 regulador de voltaje - 863-MC7812CTG
1EA 7912 regulador de voltaje - 863-MC7912BTG
2 ~ condensador electrolítico 470uF
2 ~ 270uF condensador electrolítico

Señal
2 TL084 op-amp-595-TL084CN
2 zócalo del IC de pin 14 - 517-4814-3004-CP
4 '' potenciómetros de 10 k - 652-3319P-1-104
1EA TIP31 NPN transistor - 511-TIP31A
1EA transistor TIP32 PNP - 512-TIP32A
Condensadores no polares (cerámica o similares)
-2ea 100pF
-1ea ~ 270pF
-2ea 1nF
-2ea 10nF
-2 100nF
-1uF 2ea
-3ea 10uF
Resistencias (película de metal o similar)
-3ea 1k
-1ea ~ 5 k
-5ea 10k
-1ea ~ 50 k
-2 100k

Interfaz de
1EA interruptor I/O - 611-DA102J3GS215QF8
potenciómetro de k 100 1EA - 858-P160KNP0D20B100K
2 potenciómetro de 10 k - 858-P160KNP4FC20B10K
1EA 6 posición, selector de la cubierta 2 - 105-SR2612F-26-21RN
1EA 3 posiciones, interruptor rotatorio de 1 cubierta - 611-A10315RSZQ
2 Interruptor de palanca SPDT - 108-1MS1T2B3M2QE-EVX
1EA doble Binding Post - 565-6883
Conseguí el tercer puesto de enlace de una tienda de electrónica, pero mira alrededor en Mouser, estoy seguro que encontrarás algo similar.

Opcional
1EA altavoz
interruptor SPST de 1EA
Cuadro de proyecto 1EA
