¿Generador de funciones analógico (7 / 13 paso)

Paso 7: El circuito principal

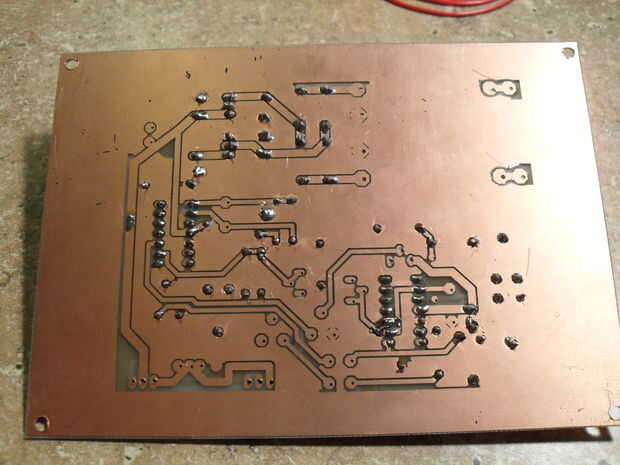

Usaba el laboratorio de fotolitografía en mi universidad para grabar el PCB, pero no todo el mundo tiene acceso a ese tipo de cosas. Radio Shack vende cloruro férrico grabado kits pero son esencialmente inútiles, especialmente para las placas de caras doble. Si usted no es capaz de grabar una junta, siempre podría usar un protoboard prefabricada. Usted puede comprar en Radio Shack para bastante barato. Las frecuencias en este proyecto no son realmente lo suficientemente altas como para justificar la necesidad de una placa grabada de todos modos, son simplemente agradables tener.

Antes de comenzar la instalación de los componentes, asegúrese de que sus huellas están aisladas de tierra. Utilice un probador de continuidad para verificar cada rastro contra el plano de tierra. No hay ningún rastro en esta placa, que debe tocar el suelo directamente siempre. Hacer esto ahora. Le ahorrará un montón de problemas más adelante.

Soldar los componentes en el PCB según el mapa de componentes en un paso anterior. Esto es bastante sencillo, fácil y más divertido paso del proyecto, dependiendo de tu gusto. Personalmente, yo estaba extasiado. Si grabó al agua fuerte su propio Consejo, asegúrese de aplicar soldadura a la parte superior e inferior planos! Algunas conexiones dependen de cables para conectar los planos juntos. Placas grabadas profesionalmente tendrá generalmente metal agradable a través de los agujeros que hacen más fácil soldar.

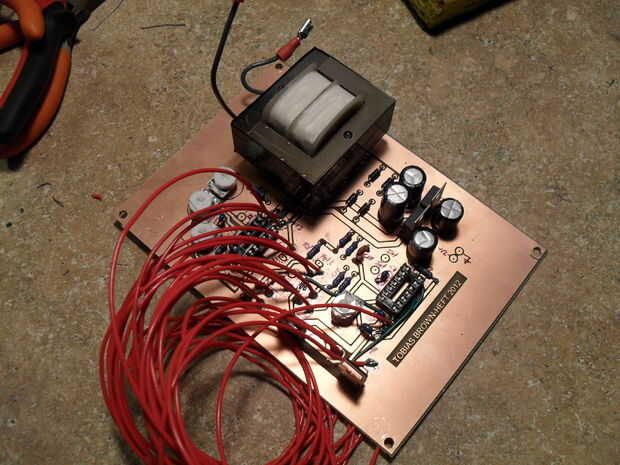

Cuando hayas terminado de instalar componentes, soldadura de cables sobre un pie de largo cada una en los lugares donde se conectan los interruptores y potenciómetros. Asegúrese de que utilizar alambre flexible para la materia de baja tensión ya que hay muchos de ellos (~ 25) y bajo calibre de cable para las conexiones de alimentación de red.
