Paso 1: Descripción de MAX038
He adjuntado la hoja de datos del MAX038. Allí puede verse más parámetros importantes de la viruta:
♦ Rango de 0,1 Hz a 20MHz frecuencia de funcionamiento
♦ Triángulo, diente de sierra, seno, cuadrado y formas de onda de pulso
♦ Frecuencia independiente y ajustes de ciclo de trabajo
♦ Rango de barrido de frecuencia de 350 a 1
♦ Ciclo de trabajo Variable de 15% a 85%
♦ Baja impedancia de salida almacenador intermediario: 0.1Ω
♦ Baja 200ppm / ° C temperatura deriva
Otro requisito importante es la necesidad de doble abastecimiento (±5V). La amplitud de salida es fijo (~ 2 VP-P con 0 V DC offset).

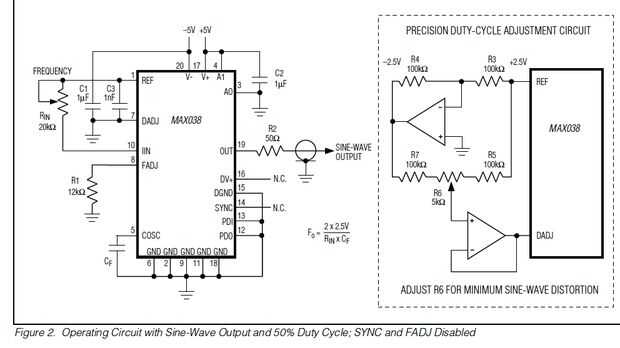

En la página 8 de la hoja de datos puede ser visto el diagrama de bloques de la viruta. En la página 11 se puede ver el circuito más simple, que puede utilizarse para la generación de señales senoidales. Este circuito se tomó como base para el diseño del generador de funciones.
