Paso 2: El circuito...

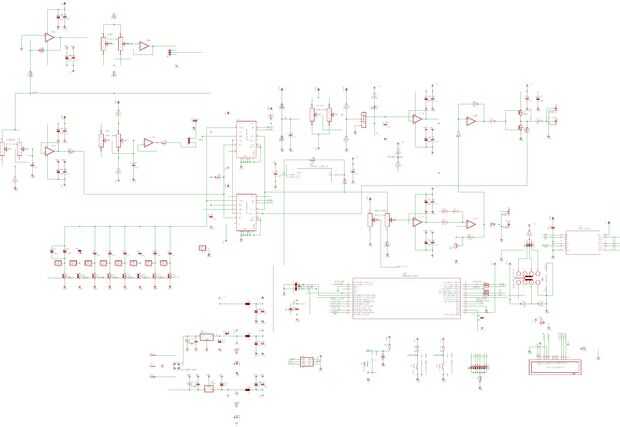

En el cuadro se presenta el circuito del generador de funciones que hice esta imagen con mayor resolución posible para garantizar que cada valor .device puede leerse correctamente. Los esquemas se ve bastante complejo y para entender mejor voy a explicar sus partes principales por separado. Muchos lectores podrían culparme que el circuito es demasiado redundante. Eso es cierto. Al principio puedes ver que contiene dos fichas MAX038. La razón es que los soportes PCB tipo de paquetes de forma y de la inmersión. La redundancia puede ser vista también en algunas funciones-
1) LED indican la gama de frecuencia activa actual, pero también se muestra en la pantalla LCD;
2) LED se utiliza también para indicar el tipo de señal, pero también la pantalla LCD muestra información
El diseño se realiza de esta manera para permitir mayor flexibilidad para el usuario - bajo deseo no podían utilizar la pantalla LCD, o simplemente puede omitir la soldadura del LED. Yo he soldado para poder depurar la funcionalidad durante las fases de diseño.
Puede notarse también que usar un montón de opamps. Algunos de ellos pueden omitirse sin problemas - especialmente los buffers. En la actualidad los opamps por su uno mismo ofrece redundancia grande - en un solo paquete puede encontrar 2, 4 8 incluso separar los amplificadores y esto a precio relativamente bajo. ¿Por qué no usarlos?
Redundantes también los condensadores de filtrado - cada chip analógico utilizado tiene su propio Banco de capacitores (tantalio + condensadores de cerámica de dos fuentes). Algunos de ellos se pueden también omitir.
