Generador de funciones (7 / 12 paso)

Paso 7: Diseño de PCB

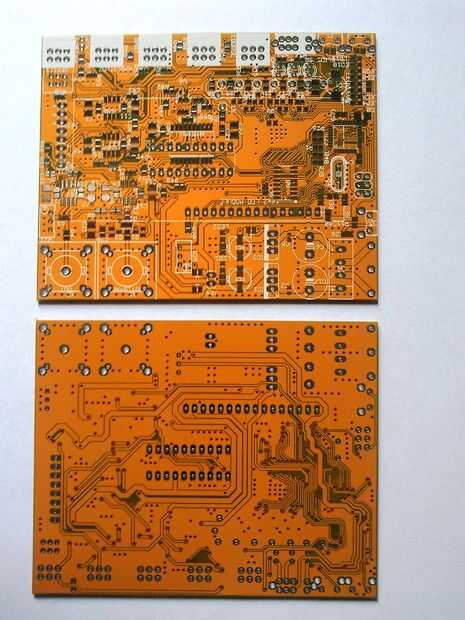

Usé "Águila" para el diseño de la PCB. Ordené el PCB en "PCBway". Les tomaron apenas cuatro días para producir las placas y a la semana para entregarlas. Su calidad es alta, y el precio es extremadamente bajo. ¡ Pagué solo 13 USD por 10 PCB!

Además de que podría pedir un color diferente PCB sin aumento de precio. He elegido unos amarillo:-).

Adjunto los archivos gerber según las reglas de diseño de "PCBway".
