Paso 8: soldadura

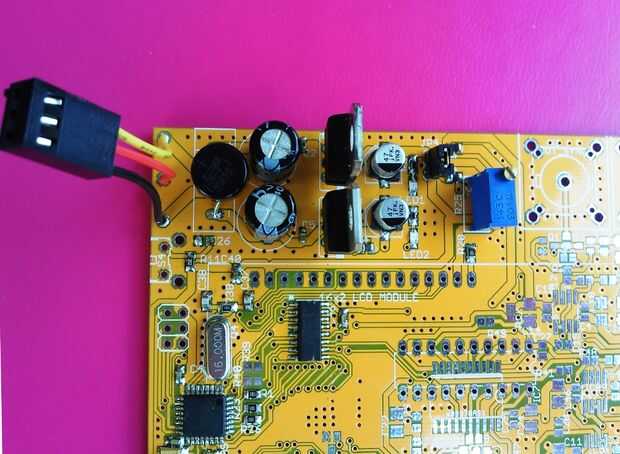

Primero suelda los dispositivos de circuito de fuente de poder...

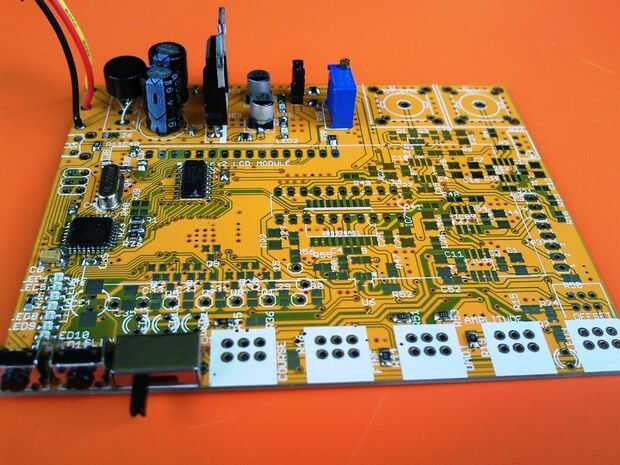

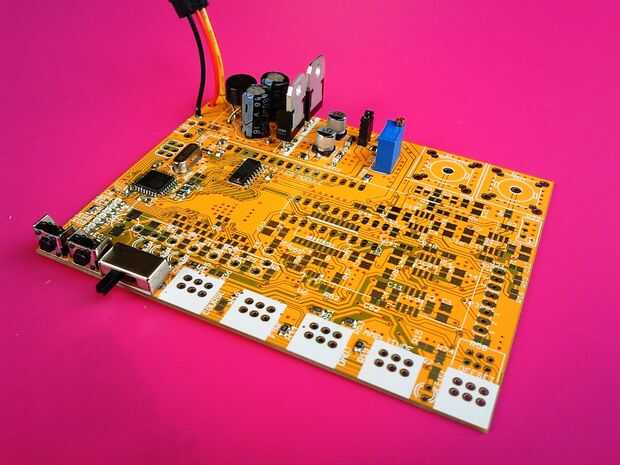

Después de probar el bloque fuente, yo he soldado el chip Atmega328 con sus dispositivos de apoyo: cuarzo cristal, condensadores, tapas y el conectador de la ISP de filtrado. Como veis tengo un puente en la línea de alimentación del chip AVR. Desconecte cuando programo el chip por el ISP. Yo uso USBtiny programador para ese propósito.

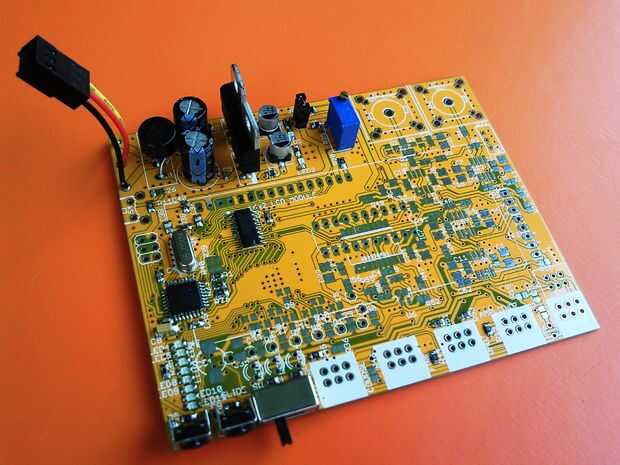

Como siguiente paso soldado el mux de chip 74HC238, el LED de indicando el rango de frecuencias. Cargué un pequeño programa de Arduino en el chip Atmega, que estaba probando la multiplexación. (ver el video en el enlace de arriba)
