Paso 2: Etapa de diseño
Dicho esto que los 2 tipos principales son las versiones paralelo y serie. De los 2 la versión de la serie es el tipo más eficiente mientras que las versiones paralelas son generalmente más fáciles de construir y mantener.
En las células de tipo paralelo puede tener placas del electrodo conectado paralelo o placas de la serie conectada.
Más información sobre los diversos tipos más adelante.
Mi opción preferida del gas ' lyzer sigue siendo la serie de tipo de la célula debido a la eficiencia.
Sin embargo la construcción es generalmente más complicada con las versiones de placa plana de la serie y lo
decidir a "mi" versión más fácil.
Este diseño fue sembrado por Nick Stone "Newb tubo" en el sitio Aquauto.com . Decidí construir mi propio Newb tubo en lugar de apuntar todos los mods y trucos que deberías probar... gracias Nick :)
Fueron mis criterios,
1.Cheap electrodos de S.S. (tubos),
mantenimiento 2.Easy,
3 conexión en serie de
4.13.8V trabajo.
Esto significó que necesitaba 7 células porque regla dice gota de 2V a través de cada célula, más se desperdicia como acumulación de calor. Sin embargo se would'nt ser práctico tener 8 tubos como que empezar a tomar el espacio y ser torpe para mango/instalar. Un conjunto de 8 tubos anidados también sería prohibitivo.

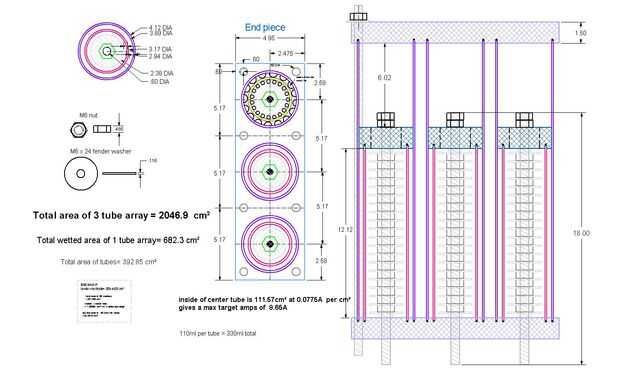

Eventualmente después dándole vueltas me conformé en configuraciones de tubos anidados de 3 X 3, serie conectada para darme la caída de voltaje de 2V a través de cada célula.
Sin embargo, debido a diferentes cuadrados de la zona de los tubos de diferentes tamaños, realmente tenía un 1V la gota a través del Neg externo y el interno neutral con 3V a través de la pila de lavadora de pos y el tubo neutral. Esto fue con 12V a través de la célula entera y 4V a través de cada conjunto de tubo.
Supongo que un Tubo de Triple Newb es un buen nombre como cualquier otro.
También he añadido dos formatos CAD (DXF y DWG) del diseño, todas las medidas están en cm.
