Paso 2: fuentes de

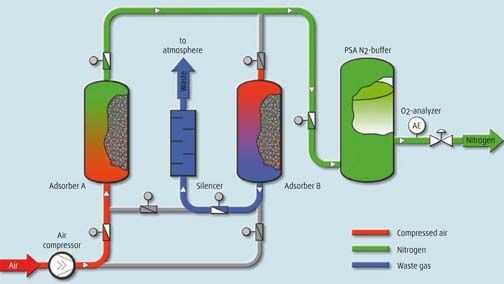

La unidad que describiré producirá gas de nitrógeno puro de 98,5 a 99% a un flujo de 1 SCFM.
Compresor de aire: 6HP, SCFM 6-9 dependiendo de la presión.
Tanque de compresor de aire: 30 galones
Dos tubos de acero de 8" x 33" altura
CMS-180, 200 o H: 20kg por torre. Puede obtener esto de vendedores de tamiz molecular. Consulte el tutorial de la web sobre este material.
Dos pares de 150 psi bridas una pestaña en blanco un 8": usted puede conseguir éstos en fuente de Lincoln o McMaster-Carr.
1/4 - 3/8 "tubería de acero inoxidable (304 o 316). Yo uso 1/4" ya que esto mantiene el costo bajo. Necesita piezas suficientes para realizar las conexiones.
Prefiltro: necesita una trampa de agua filtro de partícula 5 um y un 0.01um filtro que se une. Usar filtros de Wilkerson. Una vez más, consulte a mi tutorial de la web para todos los números de parte.
Válvulas neumáticas versa: se necesitan dos de estos.
Válvulas de retención: necesita dos
medidor de presión de 200 psi
Válvula de cierre
Rotometer u otro dispositivo de control de flujo
Controlador neumático: esquemas a seguir
Usted tendrá acceso a un soldador
Usted necesitará construir una cuna para sostener las torres, que pesarán más de 150 libras cada uno. Mina tiene ruedas en él puedo moverse. No vas a llevar esto arriba y abajo de la escalera, aunque.
