Paso 3: Construcción básica
Antes de hacer este generador de nitrógeno debe saber algunas cosas. La unidad es por lo menos 300 libras cuando termine. Usted estará tratando con presiones de cerca de 150 psi. Usted necesita acceso a equipo de soldadura y posiblemente rodillos de placa de acero.

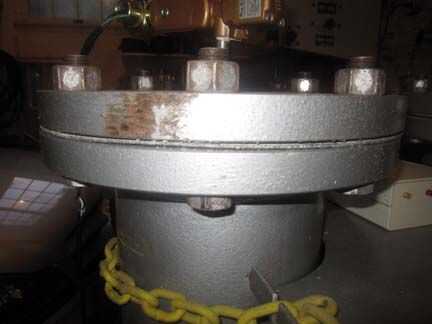

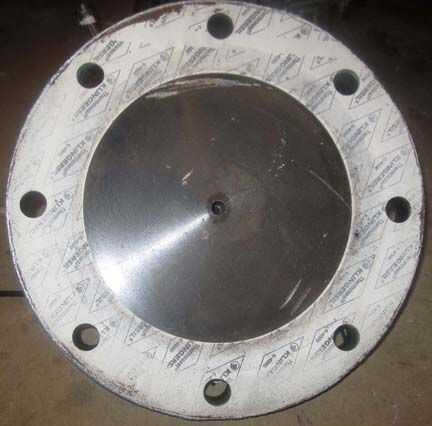

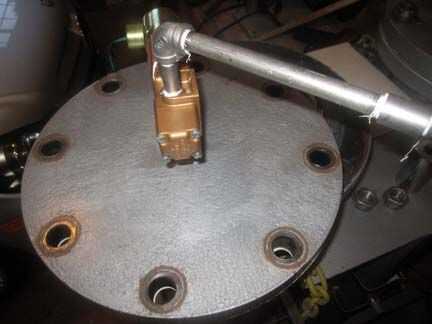

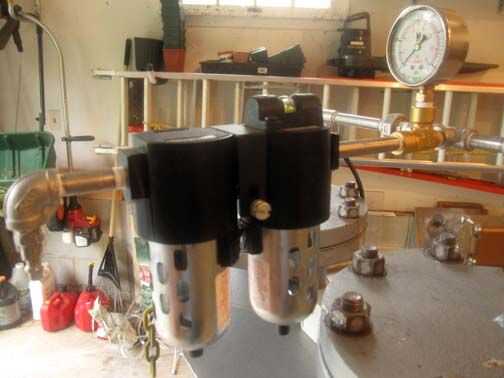

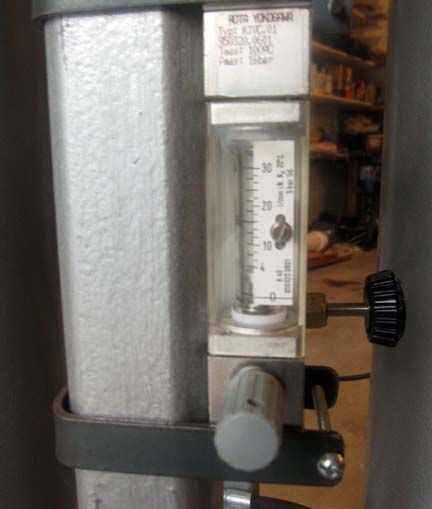

El PSA consiste en dos camas de la torre, válvulas neumáticas de solenoide y un controlador. Tamaño de la unidad para entregar unos 30 L/min de 98% o mejor pureza N2. La cama está hecha de un 8" ID horario 40 tubos de acero en 33" largo. La parte superior e inferior tiene una placa de reborde de acero soldado con autógena baja presión (150 psi). Son una 8" 150# cara Slip-on brida y un 8" 150# cara reborde oculto. Una junta ayuda a sellar la placa con una placa del reborde en blanco sólido en la parte superior. Un agujero se perfora en el centro para aceptar un 1/4" acero niple, que soldar a la placa exterior, desmontable. Usted puede ir a 3/8", pero esto no parecía necesario para los flujos que estoy usando, y esto aumenta los costos del hardware y tubos.

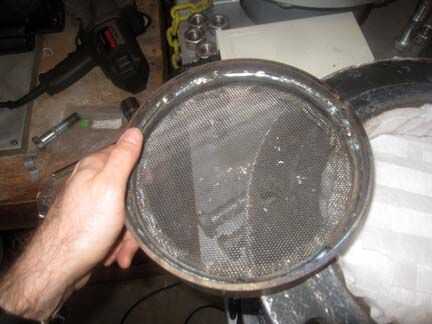

Cada una de las dos torres contiene 20kg de 200 CMS o CMS-H. Es necesario evitar que estos granos de vaciado a través de las tuberías. Logran esto con una pantalla de acero insertible. Usted necesita a un anillo de acero que se ajuste al diámetro interior de la torre. Soldar con autógena algunas acero proyección sobre este anillo usando cualquier método que funciona mejor para usted. La proyección debe tener orificios de 1mm de tamaño para que los granos de la CMS no pasan a través. Esto todavía permite buena circulación de aire. Como una precaución adicional usas papel de filtro de aire acondicionado de 10-12 MERV para atrapar el polvo de degradar el CMS.
Insertar el componente de pantalla de fondo. Había soldado dos lazos de acero en los lados opuestos para poder soltar y recuperar la pantalla con dos postes largos. El anillo que sostiene la pantalla ajusta tanto como sea posible, así que no podrás llegar con las manos y grap hacia fuera. A continuación, soltar el papel de filtro y luego llenar la torre casi a la cima con el CMS. Ahora, coloque otra capa de papel de filtro, seguido por la pantalla. Debe haber ahora forma de los granos a la gota a través de la parte inferior o haz descargado hacia fuera la parte superior. Atornillar la placa superior.

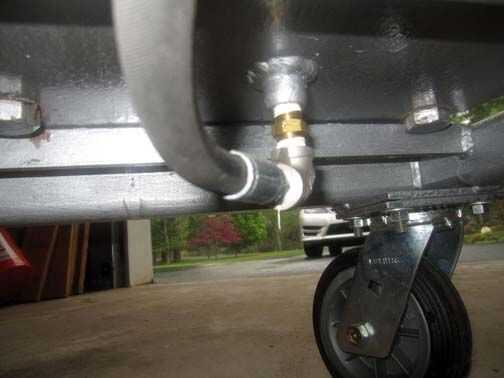

Como se mencionó anteriormente, estas torres son muy pesadas. He mina de sentarse en una parrilla con ruedas grandes en la parte inferior así puedo rodarla alrededor. No se puede llevar este y tramos de escaleras, así que escoja un buen lugar de descanso para mantenerlo.

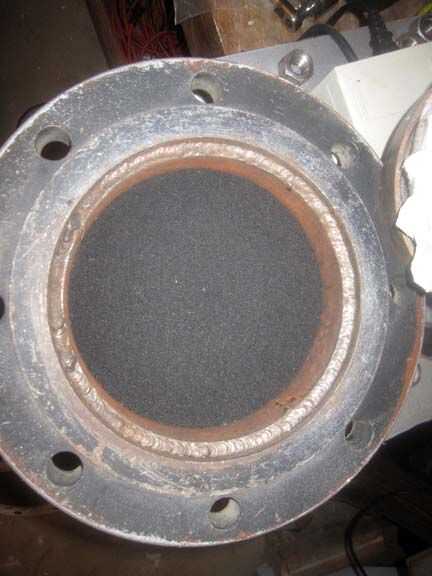

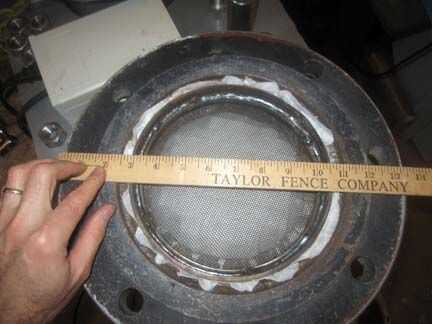

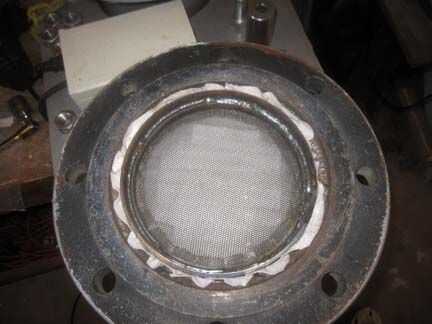

Por encima de la fotos muestran la cama con la pantalla. Otra vez, esta proyección se duplica en la parte inferior, excepto que hay lazos de acero en el anillo del insertable para permitir la extracción.
