Paso 5: Válvulas neumáticas

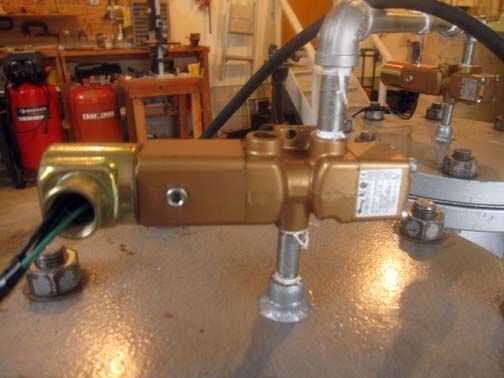

La cama es parcialmente presurizado por la cama previamente cargada y de la presión de reserva el tanque de aire. Cuando una cama recibe gas fresco, del otro válvulas aislantes del gas fresco y ventilación su tanque a la atmósfera. El sistema PSA utiliza una válvula de tres vías Versa. Mi sistema utiliza una válvula normalmente cerrada, por lo que necesita poder abrir para permitir que el gas fresco a través de la cama. El número de modelo de 3 vías, válvula de 1/4 latón, normalmente cerrado, 120 VAC Versa es VSG-3321-120. Puede haber una letra adicional al final.
Gas fresco entra desde la parte superior y fluye en la cama cuando hay 120 VCA a la válvula. Cuando la energía está apagada, la válvula se cierra para el gasflow fresco y se abre a la atmósfera. Escape el gas fluye desde la cama el orificio en la parte superior a la izquierda del puerto de entrada. Puesto que hay dos camas allí son dos válvulas. Un controlador encarga de alimentar y accionar de las válvulas.
El gas enriquecido deja la cama en la parte inferior del tanque. Recordar que sólo un tanque está bajo presión, necesitamos un medio para evitar que el gas a presión, enriquecido en el otro tanque de la parte inferior. El sistema utiliza una válvula que sólo permite gas fluyen hacia fuera.
Tengo las válvulas de retención por unos pocos dólares en Ebay. Hay uno debajo de cada cama.
