Paso 1: Piezas necesarias

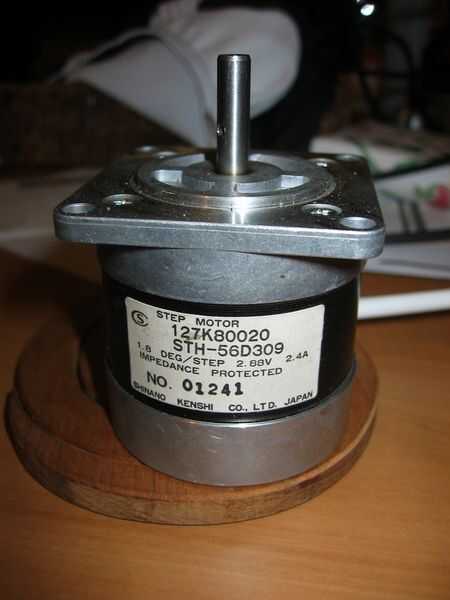

Mina tenía 2.88volts y 2.4A en la etiqueta, la resistencia fue 1.2ohms a través de las bobinas. En la prueba de este motor paso a paso pone 500mA cuando en corto circuito con el multímetro en 400 rpm!.
A 15km/h la rueda de la bici medio hará alrededor de 160 a 200 rpm. Esto significa que el motor puede montarse cerca del centro de la rueda, reduciendo el esfuerzo para conducirlo, a diferencia de la dinamo antiguo funcionando en el neumático a 1000 rpm.
En segundo lugar, usted necesita comprar unos supercondensadores que se pueden encontrar aquí
http://www.altronics.com.au/index.asp?area=item&ID=R4945
En tercer lugar, usted necesitará
-x 8 1N4004 diodos,
Estos rectifican la CA generada por el motor paso a paso a una fuente de CC.
Regulador de voltaje LM317T 1 - x,
http://www.reuk.co.uk/Using-the-LM317T-to-Regulate-voltage.htm
-x condensador de cerámica 1 0.1uf (sugerido por la hoja de datos del LM317)
-x 2 resistencias para el LM317T, un 240 ohmios y un 820 ohmios 1/4 watt te dan los 5,5 voltios necesarios para los condensadores, esto no debe ser excedido!
-x 1 LED 1 Watt
http://www.jaycar.co.nz/productView.asp?ID=ZD0424&catid=33&Form=cat&SUBCATID=917
-x 1 resistencia para el LED, 11ohms 1/2 watt, esto crea una corriente de sobre 160mA.
Son otros objetos para encontrar
un caso de antorcha/linterna a LED en.
un pequeño caso de proteger los condensadores.
Algunos cables.
Un drenaje de plástico de 100mm de diámetro tubo de aproximadamente 25mm de ancho, UltimaSwitch a los rayos de la rueda.
Una rueda de polea o de goma para el paso a paso (aprox. 50mm diámetro) y
herramientas, soldador, y lo que se requiere para ajustarse a tu moto.
