Paso 4: El depurador

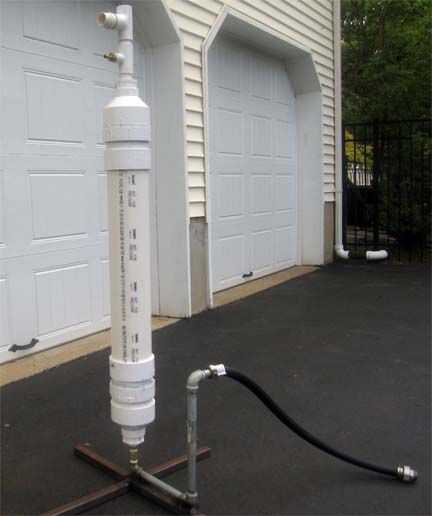

Usted puede hacer este componentes de tubería de PVC. Usé 4" PCV. Tiene que los correctos accesorios para llegar a un tamaño de tubería que luego puede adjuntar a su compresor. El depurador utiliza un material llamado zeolita y tamiz molecular. Específicamente había utilizado 13 x tamices moleculares y agregado material 4A tamiz que tenía un indicador de color añadido para saber cuándo ha alcanzado la saturación. Se determina el tamaño del depurador basado en el caudal. Si quieres SCFM 3-4 entonces usted necesita alrededor de 10-15 libras del material y tamaño la fregadora en base a esto.
La zeolita es un natural, material poroso finamente. Por bellas me refiero a que los agujeros son sólo angstroms en tamaño. Tamiz molecular es artificial, pero la estructura es la misma. CO2 y el agua entra y enlazar dentro de los poros, dejando que otros gases como O2 y N2, para pasar a través. El indicador de color cambiará de azul a gris cuando el material no puede absorber más agua. Se regenera el material calentando a 350F, eliminando el CO2 y el agua.

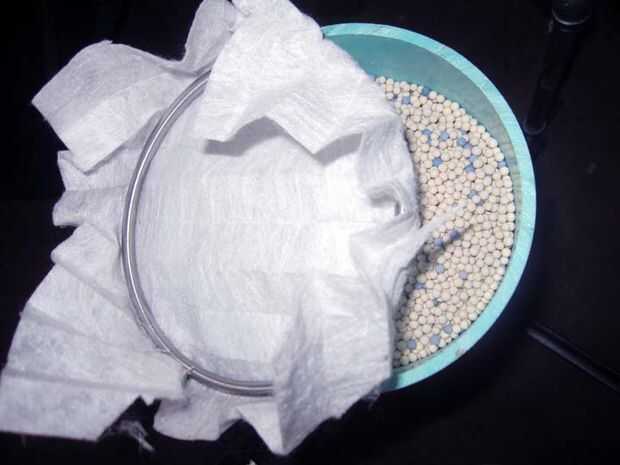

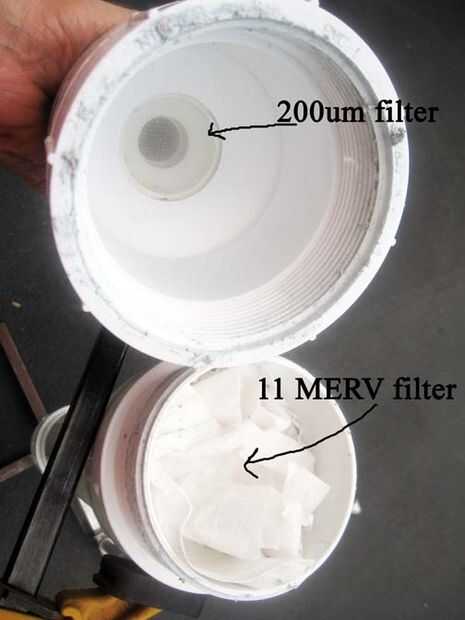

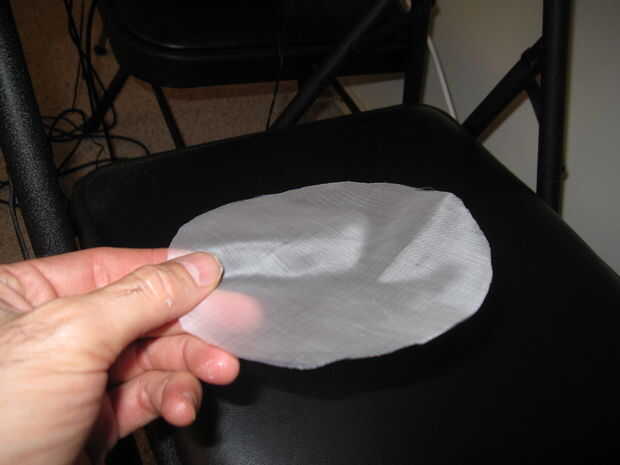

Ahora, de nuevo al dispositivo. Cortar un disco de proyección de 200 micrones. Esto mantiene las 10 libras de material en su lugar por lo que no consigue absorbido por el compresor, pero aún permite el flujo de aire. Pegué este material entre el reductor de 4 a 2 pulgadas y el racor de acoplamiento. Necesitamos filtrar material más pequeño, así que tomó 11 material del filtro de aire-condicional de MERV y cortar en un disco circular grande. Esto debería filtrar partículas de 1-3um. Si usted puede conseguir un MERV 12 Esto es mejor. Formó un anillo circular de acero inoxidable que consiguió en una ferretería y fija el material de filtro en la parte superior la proyección de 200um. Luego, vierte en 10 libras de 13 x y 4A tamiz. Luego hizo otro disco del filtro del material de aire acondicionado y fija en la parte superior con un anillo de acero inoxidable. Esto evita que el material limpio. No quiero obstruir los poros del tamiz de partículas.
La tapa del depurador tiene tres entradas. Uno es para permitir la entrada de gas fresco. El otro se conecta al gas regenerado. Esta es la torre de enfriamiento que no licuar los gases. El gas ya está fresco, libre de CO2 y agua, y en mi caso es 98.5% de nitrógeno. No quiero perder este gas a la atmósfera para que vuelva a utilizar, reduciendo la cantidad de N2 fresco que tengo que hacer. Por esta razón se llama gas regenerado porque viene del gas original que alimenta a la torre. La tercera entrada permite cualquier exceso de gas ventilar hacia fuera.
La otra conexión está en la parte inferior donde conectar el depurador al compresor. Coloqué una trampa de agua vacío de 10um entre el depurador y el compresor. Esto eliminará las partículas que pueden aves hasta el compresor y también sirven como un cheque que no hay agua en los cilindros. También usé este lugar como un lugar para insertar un medidor de gas-análisis que hice para controlar la pureza de la N2.

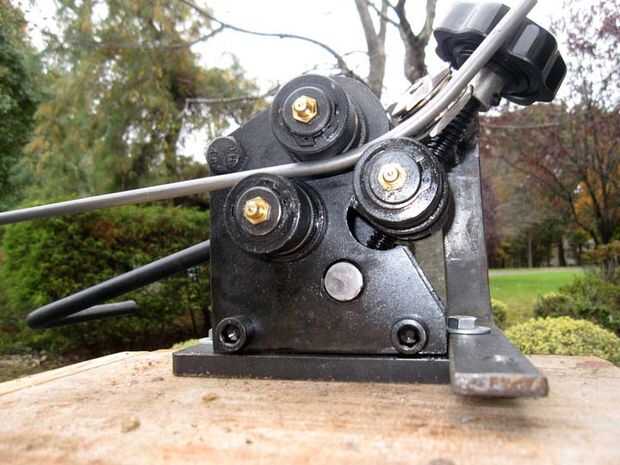

Usted tendrá que comprar una dobladora de tubo para hacer las bobinas y los anillos. Que he mostrado una foto de arriba. Mina quiere doblar tubo/varilla de 1/4".
