Paso 6: Torre de refrigeración regenerativa
Esta es la parte que tendrá más trabajo. Mi torre final utiliza un contenedor grande encofrado cartón 50 pulgadas de alto y 24 pulgadas de diámetro. Sin embargo, he tenido buen éxito con una versión anterior que utiliza una lata de plástico reciclar 36 galones. El gas comprimido entra en la torre a través de una bobina helicoidal larga y se vuelva a expandir a través de una válvula de aguja en el extremo en el depósito. El gas frío que licuar no se devuelve a través de la tubería del Teflon alrededor de esta bobina. Este gas frío enfría los tubos aún más. Este proceso se repite hasta que la tubería de acero es lo suficientemente fría como para licuar el gas.
He utilizado 305 acero inoxidable 1/4" tubería con un espesor de pared de 0.035". Hay muchos lugares que venden esto cerca de usted. Si vas a hacerlo con un compresor de refrigerador estándar que se puede utilizar tubería de cobre. Sólo asegúrese de que está clasificado para la presión del compresor. Ahora el tubo de PTFE (teflón) es fundamental. Es uno de los pocos materiales que es flexible y puede soportar temperaturas criogénicas. Yo tubería plástica al principio, pero eventualmente se agrietaría.

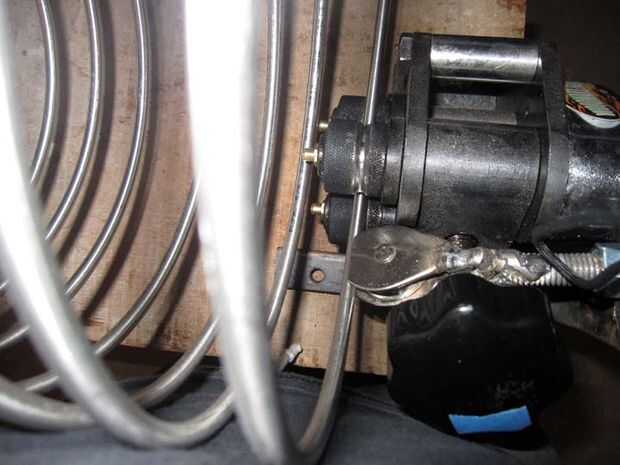

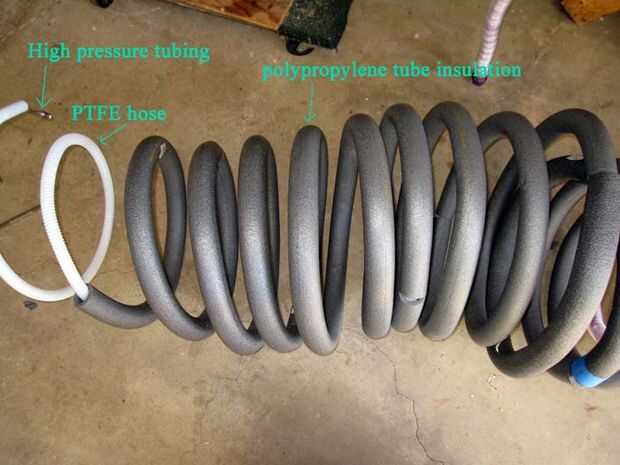

Mi torre utiliza 80 pies de tubería. Usted puede hacer esto con 40-60 pies, pero esto aumenta el tiempo de enfriamiento. Otra vez, todo es sobre disyuntivas. Es necesario insertar la bobina de acero en la tubería del Teflon. Desea que el diámetro de la tubería de teflón para ser un poco más grande que la bobina. Mina fue 1" acanalada la tubería que le permite ser flexible. Esto envuelve sobre los tubos de acero inoxidable de 1/4".
Los extremos de la tubería necesitan adaptadores y accesorios de acero inoxidables, alta presión. Yo tengo la mía de Swagelok, pero hay otras compañías que venden piezas similares.
Luego inserta la bobina en el tacho de basura o el contenedor. Fabricantes industriales llenan el contenedor con perlita y crean un vacío para evitar que el calor entrando por el medio ambiente. Llené mi contenedor con lanas de alta temperatura de sílice alúmina. Normalmente se utiliza para aislar hornos para contener el calor. ¿Bien, adivinen qué? También contiene el calor del exterior entren a nuestras bobinas. Usted necesita rellene el contenedor con el material por lo que permanece esponjosa. El aire es también un excelente aislante.

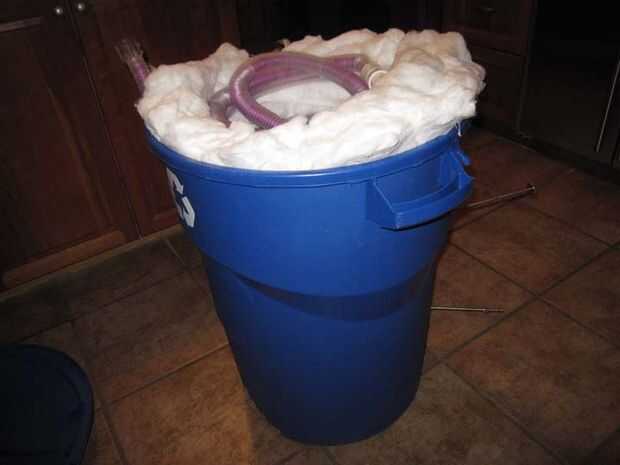

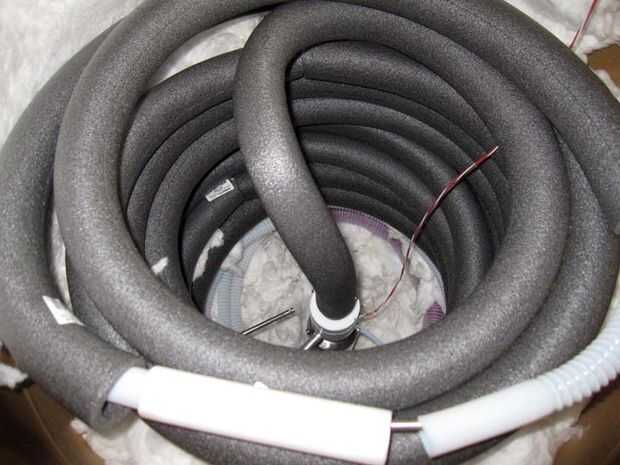

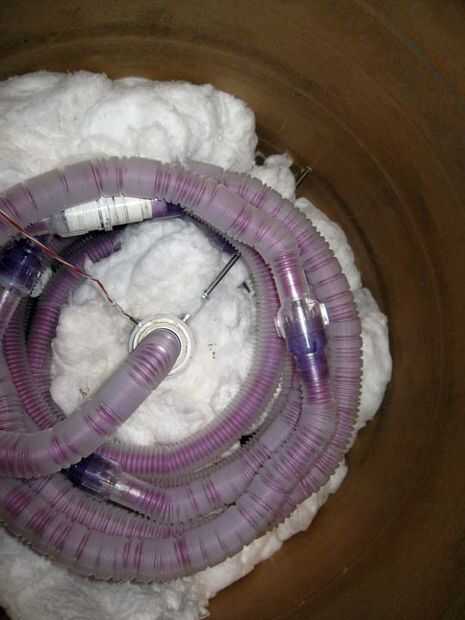

Las fotos de arriba muestran utilizando el contenedor de reciclaje de 36 galones. Al final de este tutorial, verá el envase de forma concreta que alberga un mayor funcionamiento de bobina. La tubería de acero inoxidable está rodeada por la tubería del Teflon. Esto, a su vez, está envuelto con espuma de polipropileno para disminuir aún más la penetración del calor.
