Generador de números aleatorios verdaderos Arduino (3 / 6 paso)

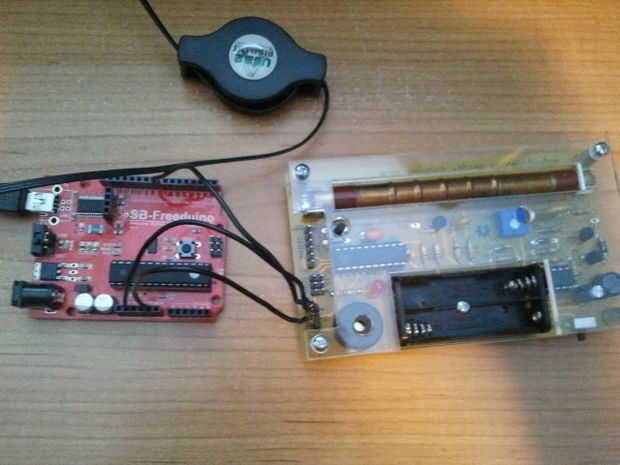

Paso 3: Conectar al Arduino

Como dije en el paso anterior, el contador geiger tiene un pulso de pasador. El pin de pulso es una parte de tres pernos, y los otros dos proporcionan acceso a tierra y al poder. Utiliza un conector hembra de 3 pines para conectar a los pines y soldar un trozo de alambre a cada pin. El contador geiger típicamente corre dos pilas AAA y dibuja sobre la 10mA. Decidí guardar las baterías y ejecute la Junta de los 3.3v línea en la placa arduino, que puede manejar sobre 50 mA de corriente. He déjela funcionar durante la noche y funciona muy bien.

Estas instrucciones son específicas para el contador de geiger poderoso ohm, pero deben ser similares a cualquier otro contador de geiger de la conexión con un pulso hacia fuera.

Si desea ejecutar el contador geiger sin pilas

1. Localice el conector de 3 pines etiquetado pulso
2. conectar la primera (marcado con una flecha en el tablero) a los 3, 3V en el arduino.
3. conectar la clavija media (pulso hacia fuera) en el pin digital 8 en el arduino.
4. conectar el último restante con un conector de tierra en el arduino.

Si desea ejecutar el contador geiger con baterías, solo hacer los pasos 3 y 4, dejando el primer pin desconectado
