Paso 7: tiempo de retorno

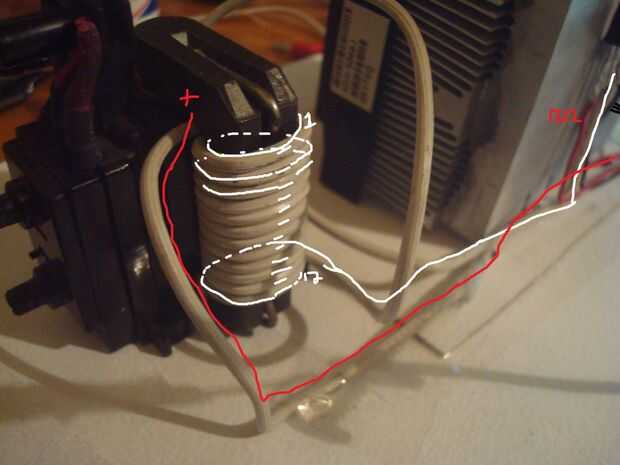

En la ferrita ó núcleo (la vara está por afuera con un alambre) girar el cable un sentido contrarias del reloj de arriba hacia abajo, el grosor del cable y numero de vuelta va a ser un factor importante.
El grosor del clave influye en el consumo de amperios, mas grueso, mas amperios. Mayor numero de vueltas voltaje alcalde, aunque relativamente uno influye del otro, esto da como resultado, la longitud que va a dar el arco eléctrico. usualmente son de 5 vueltas para lleve dicho proceso, pero si mas adelante, llega a fallar, intenta con más vueltas al núcleo. En mi caso, Lo hice con 12 giros con un cable de hilos grueso, un resultado similar debe de dar:

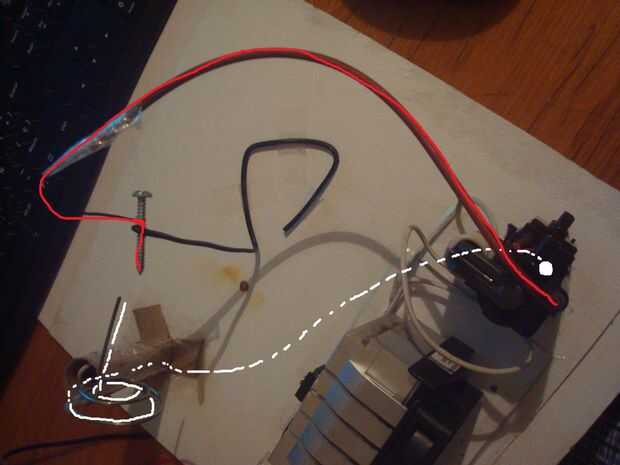

Ahora opcional, creamos la base, haciendo un orificio a la patilla donde hace conexión con el arco (opcional, el de la base de agarre del flyback a la base), si no es cual identificamos, podemos conectar con cuidado el Flyback con el pulsador de tonos y el transistor (ver mas abajo conexión o guiarse del diagrama), acercamos el cable a las patillas , en donde salga el arco, va a ser el lado de la perforación, los demás ya no se van una colección, así se van a cortar.
Soldamos un cable a esa patilla, este cable quedará abajo de la base mientras el de salida va a quedar arriba, a las terminales, hay ponerle silicona o algún pegamento.

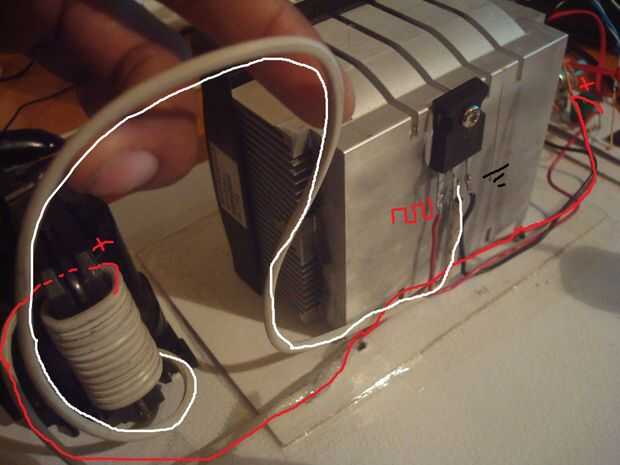

Conexión:
