Paso 1: Un circuito oscilador basado en la función de la lógica NAND
Uno de la original casa construida
proyectos de sintetizador y quizás aún más conocido, es el llamado "Atari Punk Console". Este dispositivo era el niño del cerebro de Forest Mims III y consiguió su nombre de la lo-fidelidad, sonido cursi video juego que produjo. (ver esta excelente Instructable). El dispositivo se basa en un par de virutas del IC Temporizador 555 o un 556 chip temporizador dual. Es un llamado "oscilador cerrado", donde la salida del circuito temporizador enciende y apaga la salida del otro. Da lugar a un extraño "tono caminó" que es una gran diversión para jugar con.
Presentamos un raro ruido electrónico genera dispositivo que es en realidad algo musical. Se basa en los dispositivos de puerta de Quad NAND 4093 presentados en Nic Collins excelente "hecho en casa música electrónica". A diferencia de un circuito básico "oscilador", donde la frecuencia es controlada por la constante de tiempo de un circuito RC (un circuito resistor/capacitor), una puerta del NAND en realidad tiene 2 entradas. Los osciladores pueden conectarse para funcionar independientemente, o más interesante, puede ser conectados tal que la salida de una puertas de la salida de la siguiente.
Como se indicó, la frecuencia (es decir, el tono) producida es función de una resistencia y una capacitancia. Un circuito RC carga y descarga en base a una función exponencial. Pequeñas resistencias y condensadores pueden cargar y descargar rápidamente (es decir, permiten que el chip para cambiar estado rápidamente y producir tonos altos), mientras que grandes condensadores y resistores producen las frecuencias bajas. Valores bastante grandes producen realmente una especie de "tock tock tock" sonido del metrónomo.
La manera más fácil y más barata para controlar el tono de este dispositivo es un valor de condensador, y luego instalar una resistencia variable de algún tipo para ajustar el tono. El más barato, aunque musicalmente es más difícil jugar, una fotorresistencia barato. Cuando la luz brilla sobre ellos, la resistencia disminuye. A la sombra, la resistencia sube. Otro fácil de implementar la estrategia es un potenciómetro.
Sería una buena idea de protoboard el dispositivo — la respuesta sónica puede variar fácilmente enchufar diferentes condensadores y resistencias y transfieren a perf-Junta.

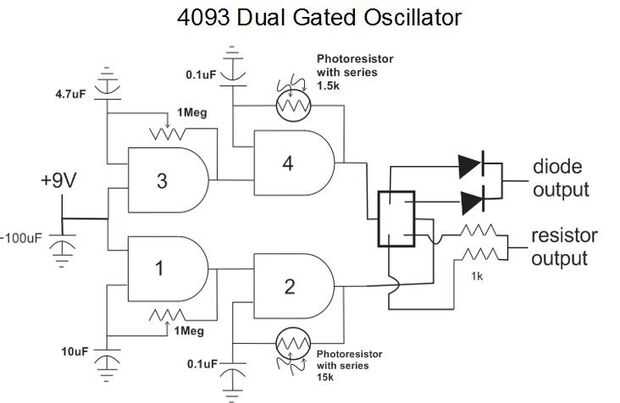

El dispositivo presentado aquí es realmente un par de osciladores cerradas, con las salidas atadas a través de resistencias de diodos (conmutables). El acoplamiento diodo produce un tipo interesante "modulador del anillo" de sonido. Esta diseñado para que la primera etapa actuaría para configurar un tipo de establo "beat". Mediante un condensador de 10uF y un potenciómetro de 1Meg, las frecuencias son muy bajas. Esto activa y desactiva la segunda etapa que utiliza un 0.1uF condensador y una fotorresistencia. No hay ninguna razón que los 4 no puede ser conectado junto, o macetas o resistencias de la foto no se puede utilizar para cada etapa. (por embarque de pan es una buena idea — toneladas de la libertad de diseño con piezas fácilmente intercambiables).
El dispositivo de salidas de ½ vatios. Puede accionar un pequeño Altavoz (un antiguo locutor de radio debería funcionar). También puede alimentar un amplificador, mezclador u otras entradas de audio. Sería una buena idea instalar un pote de volumen después de las resistencias o diodos de acoplamiento.
Construcción debe seguir buenas prácticas. Mantener cables cortos, hacer empalmes de la soldadura limpio agradable... (hay gran Instructables perf-Junta de construcción)
