Paso 2: piezas
Es dudoso que la viruta del IC 4093 estará disponible en una tienda de electrónica local. En esta escritura, Jameco vende para ~$0.45 una pieza. Conseguir un tubo de 10 mientras estás en él. Las otras partes deben ser comúnmente disponibles. Fotorresistores están normalmente disponibles en Radio Shack, o barato de Jameco u otros proveedores. Clasificados como conectores de la batería de 9V, interruptores, etc., son fácilmente sourced localmente, o comprar en línea (que, en mi experiencia, es mucho más barato). Localmente se suelen vender como un "grab bag", pero cuando adquirió a través de un proveedor, vienen en varios valores. Prefiero la variedad k 16. Algo funciona.

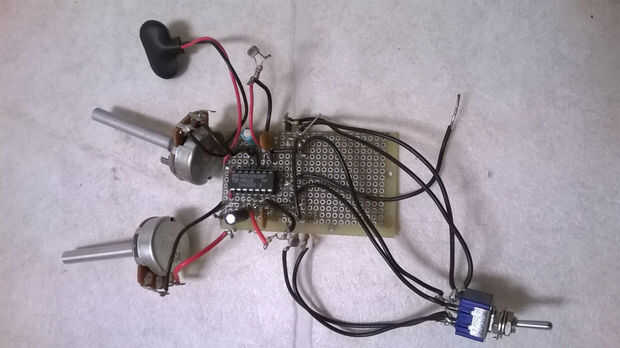

Construí esta uno en perf-tablero, utilizando algunos wire-wrap y saltando otros conectores con trozos de cable aislado. Es un pequeño circuito, así que siéntase libre poner hacia fuera con espacio para trabajar y soldar. Este intento (el prototipo) es bastante desprolijo. Fue fabricado a partir de desechos y reciclado de piezas y construido en cerca de 3 horas en un dormitorio! No siguió mi Consejo y descuidaron el pan lo del tablero. Esto significó para soldar y desoldar partes en. Hazte un favor y pruebe las etapas en un tablero de pan.
Esta versión no tiene un control de volumen, encendido/apagado interruptor, control de volumen, etc.. Para un "instrumento" real, sería recomendable instalar estas cosas, así como una salida. Empezar a tal vez 50k para el pote de volumen. Esto compensará el circuito de diodo juntada siendo significativamente más fuerte que el circuito de resistencia unida.
