Paso 3: Consejos construcción
La soldadura del zócalo de IC de 14 pines a la Junta de perf. Tenga en cuenta que el zócalo tiene una muesca en ella, que indica que el pin #1 comienza. Virutas del IC se numeran de arriba a la izquierda, hacia la izquierda. Me gustaría comenzar con la alimentación al chip. Nota aquí que la viruta del IC toda requiere 9V (con conector de 14) y tierra (pin 7).

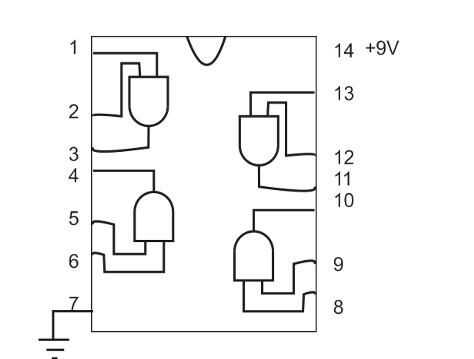

También, como en el dibujo, el primer oscilador es establecer en 9V. Entonces la retroalimentación resistores y condensadores pueden soldar en su lugar. Para ello, es una buena idea para empezar con el paquete final, para asegurarse de que los cables a las macetas y fotorresistores sean lo suficientemente largos para permitir el montaje.
Es una buena idea para probar cada oscilador, como que se ha completado. Si usted enciende un circuito completo y "no funciona", es un montón de alambre para perseguir a un problema. Pruebas después de cada etapa permitirá afinar y reparaciones según sea necesario. Hacer un buen trabajo en la soldadura. Articulaciones agradables limpias y calientes. Clip de cable sobrante y mantener las cosas ordenadas y directas.
Los 4 de las puertas NAND son equivalentes. Mina establecidos con el "derecho 2" "2 izquierdo" y el montaje del acoplamiento diodos y resistencias por debajo de
Addendum: Amaneció en mí esta mañana, una palabra debe decirse sobre resolución de problemas. Si el dispositivo "no funciona", compruebe el obvio. ¿Es + 9V suministrada al pin 14? ¿Está conectado a tierra Clavija 7? ¿Es la derecha del chip instalado? Si comprueba hacia fuera, comprobar los condensadores. Electrolíticos están polarizados. Asegúrese de que el lado (-) es hacia la tierra. Otro problema de perf board es puentes de soldadura. Si mucha soldadura o pequeño filamento de alambre de puentes 2 cojines, el circuito puede estar en corto circuito. Verificar las brechas entre las teclas. Un cuchillo x-acto es bueno para la limpieza de pequeños puentes, o pueden ser de soldado con una trenza. En cuanto a "afinar" los componentes, ajuste los valores como se indica a continuación. Si enciende el dispositivo, pero Observe que la frecuencia es tan alta que sólo los murciélagos pueden oír (pueden oír el gimoteo de un tono muy alto), aumentar el valor del condensador o la resistencia (esto era porqué un resistor de la serie se colocó con el fotoresistor. Su valor era demasiado bajo para que funcione correctamente e iría en modo ultra sónico en luz brillante. Límites de la resistencia de la serie high-end). El condensador también puede aumentar en valor. Para discos de cerámica, recuerda que la capacitancia añade paralelamente. Si un 0.1uF está produciendo demasiado de una frecuencia, trate de añadir un 0.1uF adicional en paralelo con él.
Otra vez a ti mismo un favor y pan tablero del circuito. Esto permite cambiar la respuesta con enchufar fácilmente en piezas nuevas o adicionales. Tomar notas cuidadosamente, elaborar el diagrama y si es posible, mantener la versión de tablero de pan intacto. Luego construir una copia exacta de la Junta de perf. Tener un dispositivo de trabajo para examinar hace construir la versión hard-wired mucho más fácil.
Finalmente, para montar las resistencias de la foto, he tenido suerte con la perforación de un agujero en una caja de plástico proyecto sólo un pelo más grande. Instalar el fotoresistor desde el interior de la caja y luego aplique una pequeña gota de pegamento que se traba en lugar. Tienes que quitarlo con un taladro si requiere reparaciones, pero funciona muy bien.
