Paso 4:4. Película del codificador:

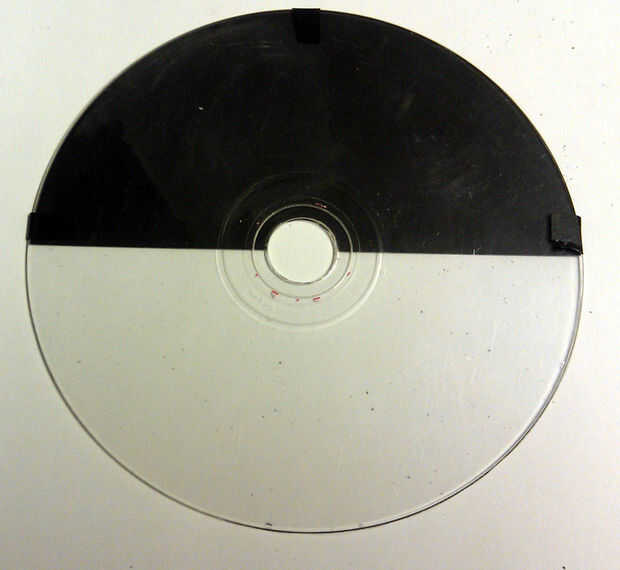

Use un cuchillo para cortar el anillo interior. La transparencia en el CD en blanco de la cinta. (imagen 22) Voy a utilizar este patrón para encontrar la velocidad del motor.
Pon el CD en el motor (imagen 23). El CD es entre emisor/detector de IR.

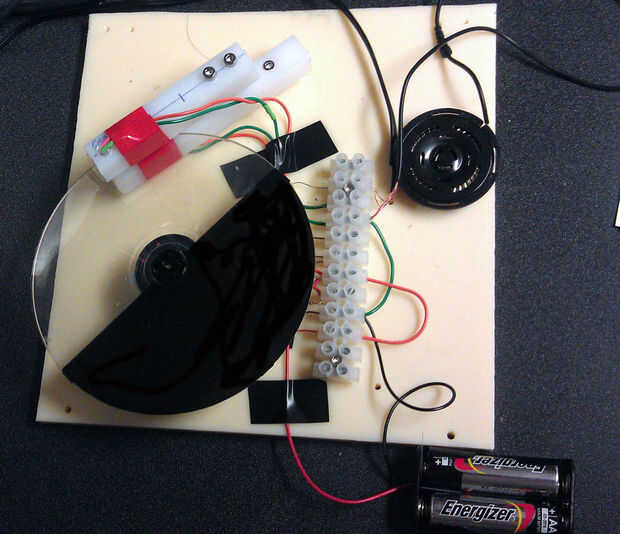

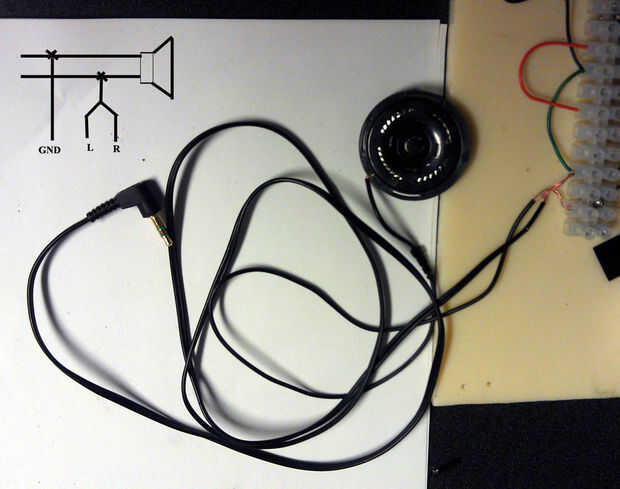

Ahora puede conectar la batería, conecte el pin positivo motor de + 3V terminal. El detector IR es encendido y apagado dependiendo de qué parte del CD está debajo de él. Se puede escuchar el sonido del altavoz también. Si tienes un osciloscopio, puede conectarlo a los altavoces para comprobar la forma de onda y calcular la frecuencia. Si no tienes un osciloscopio, conecte a un 1/8" estéreo paralelo al altavoz. Conecte el cable de tierra a la terminal negativa, Trence el cable del canal L/R y conectarlo entre la resistencia de 68 ohmios y el altavoz. (cuadro 24)

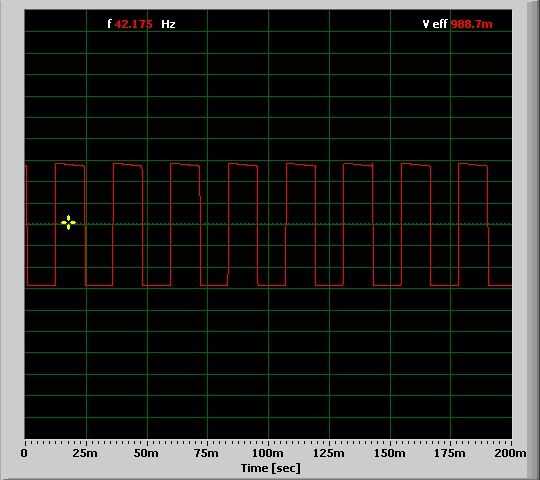

Ir a http://www.zeitnitz.de/Christian/scope descargar e instalar tarjeta de sonido osciloscopio. Conecte el enchufe de 1/8" a su entrada de tarjeta de sonido del ordenador y abrir el Scope.exe. Se debe tomar la forma de onda del altavoz usando este software. Por ejemplo, la forma de onda generada por el motor que estoy usando con esta configuración es una onda cuadrada de 42,175 HZ con 50% ciclo de trabajo. (imagen 25)
Cuando la parte negra del CD está bajo el detector de IR, la señal de altavoz es baja. Cuando la porción clara del CD está bajo el detector de IR, la señal del altavoz es alta. 42.175 HZ significa que cada segundo la parte de negra y clara gira entre el emisor/detector de IR 42.175 veces. La velocidad de rotación del motor es 42.175 X60 = 2530.5 RPM. La velocidad de rotación es bastante consistente. Puede conectar el pin positivo motor a 2.7V terminal y terminal de 1.6V. Se puede ver cuando el voltaje es más bajo, el motor gira más despacio y la frecuencia disminuye también. Cuando se cambia la velocidad del motor, se puede escuchar el cambio de la echada sonido desde el altavoz. Cuando la velocidad es mayor, el tono también es mayor.

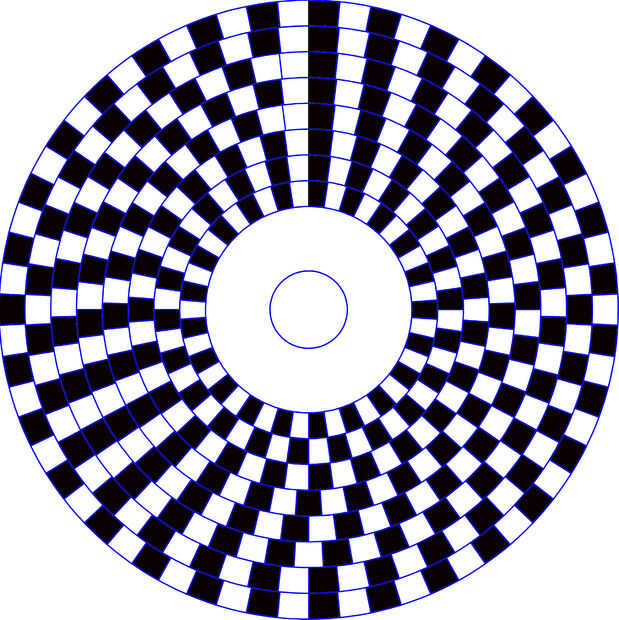

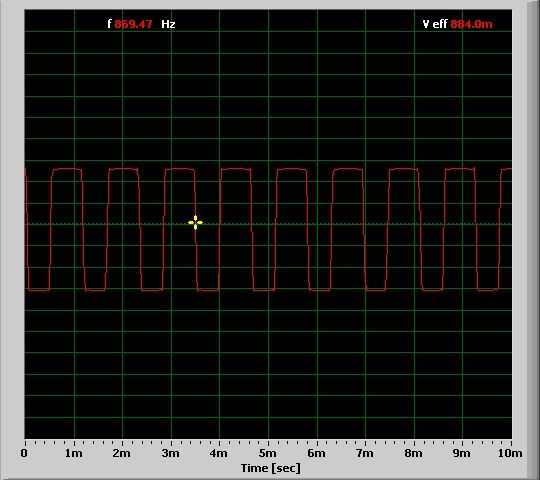

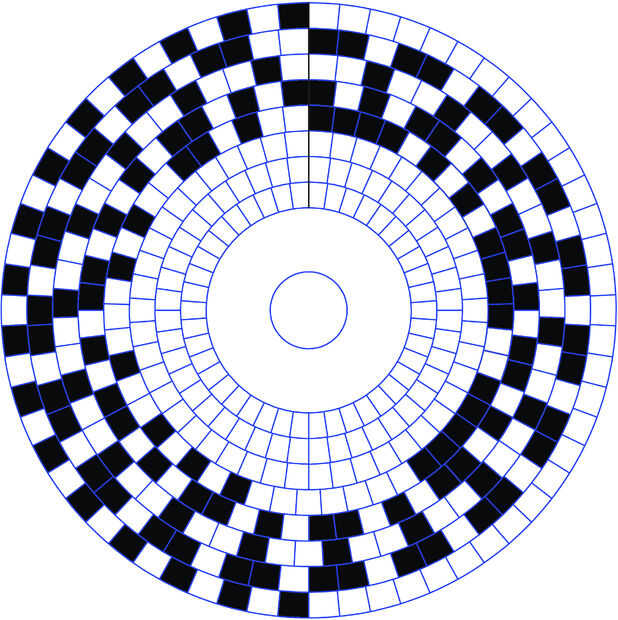

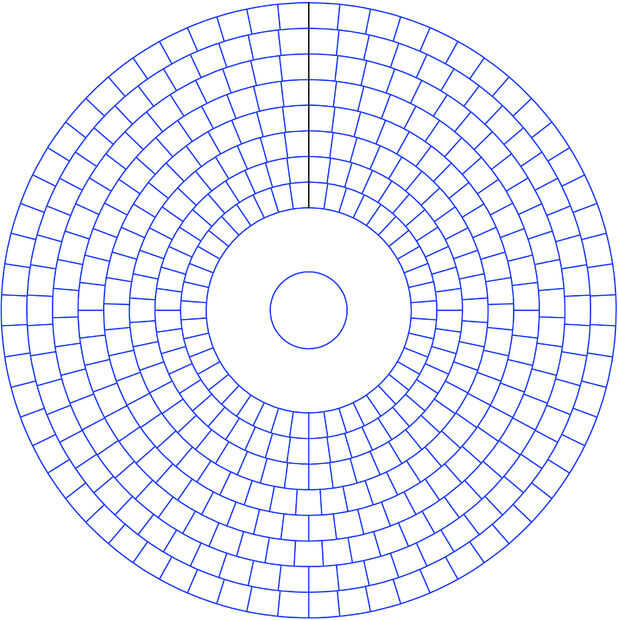

Podemos obtener más divertidos sonidos por el altavoz. El diámetro del CD es de 120mm. Divido el CD en 8 secciones del borde al centro, 5mm para cada sección. Divido la sección más externa en 31 pares (62 cuadras) de bloques de negro/transparente. Cada bloque es de unos 5mm de ancho. Por lo de la sección exterior debo obtener 42.175 X 31 = 1307.425 HZ basándose en las RPM solo consigo del paso anterior. En el temperamento del igual del instrumento de música girando, la relación de frecuencia entre semitonos es igual a 1.059. Divido el resto de las 7 secciones a 58 bloques 55 bloques, 52 bloques, 49 bloques, 46 bloques, 44 bloques y 42 bloques. (cuadro 26) Del ámbito de aplicación, la frecuencia del anillo más externo es 1,2852 Khz (cuadro 27), y la frecuencia del anillo más interno es de 869,47 Hz (cuadro 28). Son casi lo mismo que el valor calculado (< 2% error). Si se gira el emisor/detector de IR sosteniendo el bloque a través de estas secciones cuando el motor está girando, se pueden oír tonos musicales diferentes. Si usted quiere conseguir la frecuencia más alta, puede aumentar la velocidad del motor o aumentar el número de bloques de negro/transparente. Sin embargo, puesto que el orificio del emisor/detector de IR 5mm de diámetro, los bloques deben de arrendamiento 5mmX5mm grande para cubrir el emisor. Puede jugar con el diseño del anillo y obtener algunos efectos de sonido divertidos. Si pones 7 pares de emisor/detector de IR por encima y en el CD en lugar de pares solo, se convertirá en una caja de música de tono 7. Que te diviertas.
