Paso 2: Diseño del Panel de Control
Usted puede tener una idea aproximada cómo debe mirar el panel y tal vez usted simplemente irá con la disposición en el sitio del proyecto WSG. Sería la más segura lo menos confuso para el diseño del panel de control. Si cambia el diseño, asegúrese de que esté seguro de que todo va a estar para que pueda ajustar su cableado por consiguiente. Puede ser útil para dibujar un diagrama.
Ajusté un poco el diseño de mi panel de control para que los interruptores para la voz A y B de voz sería en dos filas separadas en lugar de una fila en el medio. Esto potencialmente podría haber sido una causa de confusión así que me comprobar mi trabajo antes que nada había conectado. Se ha cambiado el diseño para que cuando en la operación no confundir a la voz A y B de voz cambia. Si utilizas tu propia placa de cara que puede Agregar códigos de color, usar colores interruptores (quizá iluminados), o alguna otra manera creativa para mantener todo lo lógico e intuitivo.

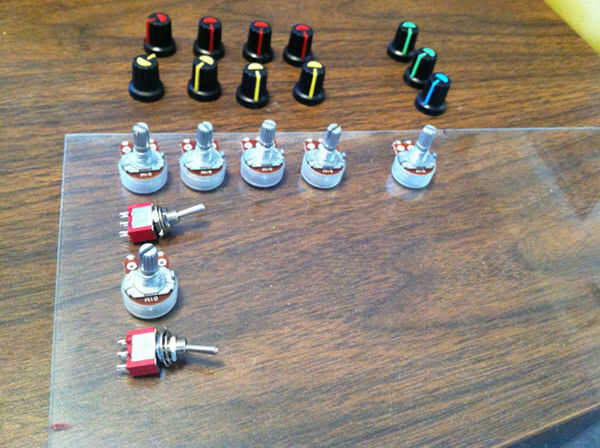

Basado en el tamaño de los componentes que decidí espacio alrededor de una pulgada entre sí. Cuando estaba satisfecho con mi diseño medí mi panel para ser 7 pulgadas a través y 4 3/4 pulgadas de alto.
