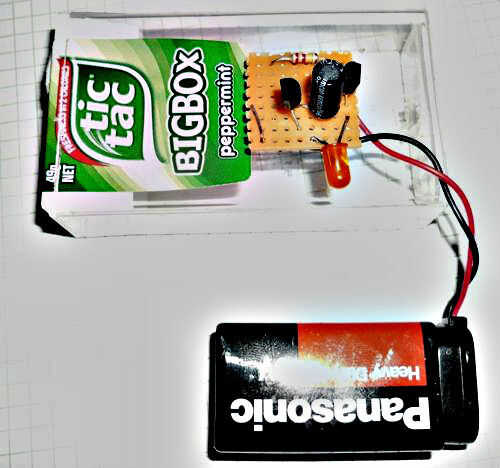

Paso 1: Cómo funciona el generador de tonos...
Este es otro tipo de oscilador y tendremos un breve mirar cómo funciona, en general y luego aplicar estos fundamentos a varios escenarios diferentes. Este circuito parece un poco 'bare bones' en el momento pero puede ser configurado para realizar varias tareas diferentes. Es básicamente un oscilador, que utiliza dos transistores de polaridad opuesta. El BC 557 Q2, es un transistor PNP y necesita un - ve potencial en su base principal en orden pues para encender. ¿QUÉ? ¿Pensé que era al revés? -Sí - es - para el BC547, que es un transistor NPN - uno utilizado en el proyecto de Transistor Amp #2.
Así que ahora tienes que lidiar con un 'reflejo' en relación con los 2 transistores involucrados en este circuito particular - tipo de... ¿Por cierto, la corriente fluye en la dirección opuesta en un transistor NPN, que lo hace en un PNP, y por eso Q2 parece ser 'boca abajo' mientras que Q1 es 'lado derecho arriba' - a la derecha? ¿Confundido? No te preocupes - te ordenarla medida que avanzamos.
En los inicios de la electrónica, los científicos e inventores creen que corriente comenzó en el terminal positivo (+ ve) de la batería o fuente de alimentación y viajó hacia abajo a través del circuito y en la terminal de ve. Es por ello que todas las 'agujas' en los dispositivos de diodo y transistor apuntan hacia la polaridad - ve de la alimentación en un circuito dado. La regla de oro conserva - "aguja puntos negativos", que sigue siendo una buena manera de recordar cómo al alambre correctamente un dispositivo activo "semiconductor" en un circuito, sin embargo, la corriente (flujo de electrones) realmente fluye en la dirección opuesta (-ve a + ve) hacia arriba a través de los elementos del circuito.
OK - solo para sumar todo para arriba - en el 'arranque' cuando primero se aplica la energía, Q2 será 'off' (no conductor) y Q1 se encenderá cuando su liderazgo 'base' es suficientemente sesgado 'en' a + 0,5 de un volt, por C1 carga a través de R1 y el dispositivo de salida (altavoces, LED o resistor de bajo valor para carril de tierra-ve) Cuando Q1 se enciende, su principal colector será 'tirar' hacia abajo cerca carril de tierra-ve (un corto circuito virtual), y esto proporcionará el sesgo - ve ese transistor Q2 (BC557) necesita en su base principal, para encender. Cuando Q2 se enciende, condensador C1 descargas vía el dispositivo de salida que se activa, y al mismo tiempo, vuelve de Q1 (BC547) apagado, y entonces el ciclo comienza otra vez.
Conjunto de piezas completas
Le estoy dando los números de catálogo Jaycar para la lista completa de piezas en todas las variantes del circuito oscilador y esto le permitirá construir las tres versiones y jugar con los valores de diferentes componentes en la lista. Que tenga que invertir en un conjunto de cajones plásticos y algunas etiquetas adhesivas, para que pueda almacenar todas sus partes y saber dónde están. Un conjunto de 12 cajones sería mínimo - no se preocupe, no permanecen vacías por mucho tiempo, si eres serio sobre electrónica de la manía!!!!!! Una palabra de advertencia - la conexión incorrecta de transistores y diodos hasta una batería de 9 voltios puede 'cocinar', incluso si parecen estar conectado correctamente. Un circuito tiene un dispositivo (una carga) para desarrollar la tensión de salida a través de. No para proporcionar una carga lo suficientemente grande, puede dañar algunos componentes. Si tus diodos o transistores apuntan a caliente (poner los dedos brevemente en cada uno), entonces cambie el circuito inmediatamente y verifique el alambrado - incluyendo la polaridad (cables rojo y negro de la batería conectada a la parte derecha de la placa matriz...)
Lista de piezas
R1 - resistencia de 220 k - 0628 RR
R2 - 39R (ohmios) - 0538 RR
VR1 - 500k (olla de lin A) - RP 3622
C1A - 100nF Greencap - RG 5125
C1b - 10uF electrolítico - 6066 RE
Q1 - BC 547 - ZT 2152
Q2 - 557 - ZT 2164 A. C.
LED 1 ZD - LED rojo - 0150 (5mm)
LDR - resistencia dependiente de luz - RD 3485 (este es un dispositivo muy sensible - bien vale la pena el dinero!)
1 x soporte de la batería del AAA con vuelo cables - 1 x 9 voltios 'snap batería' - 1 x mini 8 ohm altavoz - como 3004 - mylar de cono
1 x auricular/transductor de cerámica PKM44EW de Murata (o su voluntad de auricular estándar de cristal hacer para empezar.)
Notas finales: no dude en probar diferentes LEDs de coloreadas y también comprar algunas gorras menores y mayores - por ejemplo: 47uf, 22uF y 4.7uF electrolíticos, así como algunos fijos resistencias - por ejemplo: 47 k, (pero nada más) 150 k, 270 k - la anterior lista de piezas es el mínimo.
Lo más importante - sólo uso el 39R (39 ohm) resistencia como un dispositivo de salida cuando así se especifique - usarlo en cualquier otro lugar y algo puede pasar "pop" - OK? Tienen un juego con el LDR en escenario 3 (el ruido real que 'Generador') en lugar de un resistor fijo (R1) o variable pot (VR1) - se puede conectar el pequeño Altavoz como la carga de salida y jugar como un mini Theremin!
